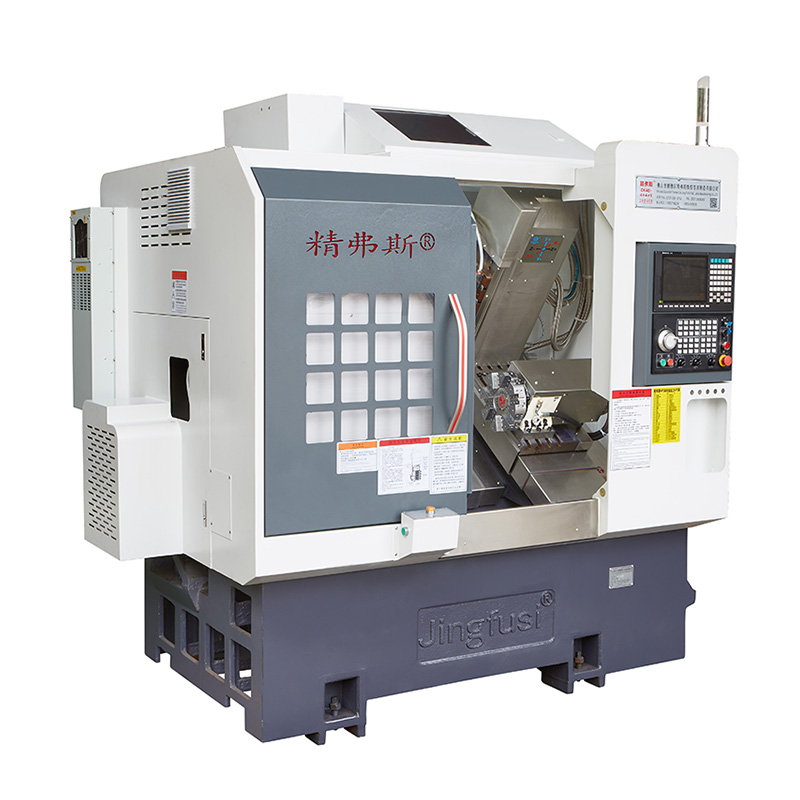

సిఎన్‌సి ఆటోమేటిక్ లాథే మెషీన్

మీరు మీ కంపెనీ యొక్క ఉత్పాదకతను పెంచే నమ్మకమైన మరియు సమర్థవంతమైన యంత్రం కోసం చూస్తున్నారా? CNC ఆటోమేటిక్ లాథే మెషీన్ కంటే ఎక్కువ చూడండి. దాని అధునాతన సాంకేతిక పరిజ్ఞానం మరియు ఖచ్చితత్వంతో, మీ ఉత్పత్తి అవసరాలకు ఈ యంత్రం సరైన పరిష్కారం.

మోడల్:CK52-5+5+Y

విచారణ పంపండి

ఉత్పత్తి వివరణ

CNC ఆటోమేటిక్ లాథే మెషీన్ను పరిచయం చేస్తోంది-అధిక-నాణ్యత ఉత్పత్తికి మీకు అవసరమైన ఖచ్చితమైన సాధనం

ఈ అద్భుతమైన యంత్రం యొక్క కొన్ని ముఖ్య లక్షణాలు ఇక్కడ ఉన్నాయి:

ప్రెసిషన్ టెక్నాలజీ: మీ పనులన్నీ అత్యధిక నాణ్యత మరియు ఖచ్చితత్వంతో ఉన్నాయని నిర్ధారించడానికి సిఎన్‌సి ఆటోమేటిక్ లాథే మెషీన్ సరికొత్త ఖచ్చితమైన సాంకేతిక పరిజ్ఞానం కలిగి ఉంది. అత్యాధునిక సాఫ్ట్‌వేర్‌ను ఉపయోగించడం ద్వారా, యంత్రం తీవ్రమైన ఖచ్చితత్వంతో మరియు ఖచ్చితత్వంతో భాగాలను ఉత్పత్తి చేయగలదు, ఇది మీకు సాధ్యమైనంత ఉత్తమమైన ఫలితాలను ఇస్తుంది.

పాండిత్యము: మీరు ముడి పదార్థాలు లేదా తుది ఉత్పత్తులతో పనిచేస్తున్నా, ఈ యంత్రం ఇవన్నీ నిర్వహించగలదు. దాని పాండిత్యము మరియు బహుళ-అక్షం కార్యాచరణతో, సాధారణ నుండి సంక్లిష్టమైన జ్యామితి వరకు మీకు అవసరమైన ఏ భాగానైనా మీరు సృష్టించవచ్చు.

వాడుకలో సౌలభ్యం: CNC ఆటోమేటిక్ లాథే మెషీన్ యూజర్ ఫ్రెండ్లీ మరియు ఆపరేట్ చేయడం సులభం. దాని సహజమైన నియంత్రణలు మరియు సరళమైన ప్రోగ్రామింగ్ వ్యవస్థలతో, మీ బృందం ఉత్పాదకతను పెంచుతుంది, ఏ సమయంలోనైనా వేగవంతం అవుతుంది.

మన్నిక: అత్యధిక-నాణ్యత పదార్థాలతో మాత్రమే తయారవుతుంది, ఈ యంత్రం చివరి వరకు నిర్మించబడింది. ఇది ఉత్పత్తి పరిసరాల యొక్క అత్యంత డిమాండ్ను కూడా తట్టుకోగలదు మరియు మీ పెట్టుబడి నుండి మీరు ఎక్కువ ప్రయోజనం పొందేలా చేస్తుంది.

తక్కువ నిర్వహణ: సిఎన్‌సి ఆటోమేటిక్ లాథే మెషీన్‌కు కనీస నిర్వహణ అవసరం, మీ సమయం మరియు డబ్బు ఆదా అవుతుంది. దాని సరళమైన డిజైన్ మరియు బలమైన నిర్మాణంతో, మీరు నిజంగా ముఖ్యమైన వాటిపై దృష్టి పెట్టవచ్చు - మీ ఉత్పత్తి.

ముగింపులో, CNC ఆటోమేటిక్ లాథే మెషిన్ ఏదైనా ఉత్పత్తి రేఖకు సరైన అదనంగా ఉంటుంది. దాని ఖచ్చితమైన సాంకేతిక పరిజ్ఞానం, పాండిత్యము, వాడుకలో సౌలభ్యం, మన్నిక మరియు తక్కువ నిర్వహణతో, ఈ యంత్రం మీ కంపెనీ యొక్క ఉత్పాదకతను పెంచుతుంది. వెనుకాడరు, ఈ రోజు సిఎన్‌సి ఆటోమేటిక్ లాథే మెషీన్‌లో పెట్టుబడి పెట్టండి మరియు రేపు రివార్డులను పొందడం ప్రారంభించండి!

యంత్ర ప్రయాణ రేఖాచిత్రం

ఉత్పత్తి వివరాలు

పారామితి జాబితా

అంశం	కంటెంట్	యూనిట్	CK46-5+5+Y	CK52-5+5+Y
ప్రాసెసింగ్ స్కోప్	మంచం మీద స్వింగ్	mm	500 500
	గరిష్ట మలుపు బాహ్య వృత్తం పొడవు	mm	320
	గరిష్ట బార్ వ్యాసం	mm	Ø 45	Ø 51 ~ 55
ప్రధాన అక్షం	గరిష్ట కుదురు వేగం	r/min	6000 (4000 కు సెట్ చేయబడింది)	4500 (3500 కు సెట్ చేయబడింది)
	కుదురు తల రకం		A2-5	A2-6
	-రంధ్రాల వ్యాసం ద్వారా కుదురు	mm	56 56	Ø 66
ఫీడ్	X/z/y అక్షం గరిష్ట స్ట్రోక్	mm	800/470/310
	X/z/y అక్షం యొక్క గరిష్ట వేగవంతమైన కదలిక	m/my	24 (సెట్టింగ్ 18)/24 (సెట్టింగ్ 18)/15 (సెట్టింగ్ 8)
	X/Y యాక్సిస్ స్క్రూ	mm	32/32/25
	X/Z/Y యాక్సిస్ రైల్	mm	35/35/25
కత్తి టవర్	ఎనిమిది స్టేషన్ టరెట్	పిసిలు	8 స్టేషన్లు, డబుల్ హోల్ టూల్ హోల్డర్లతో అమర్చవచ్చు, 12 స్టేషన్లతో ఐచ్ఛికం
పవర్ హెడ్	పవర్ హెడ్ టూల్ హోల్డింగ్ ఫారం		ER25
	పవర్ హెడ్ యొక్క గరిష్ట వేగం	r/min	6000 (4000 కు సెట్ చేయబడింది), సాధారణంగా 4000 నుండి ఉత్పత్తులను ప్రాసెస్ చేయడానికి ఉపయోగించవచ్చు
	గరిష్ట సంస్థాపన డ్రిల్లింగ్ మరియు మిల్లింగ్ తల వ్యాసం	mm	Ø 16
	పవర్ హెడ్ షాఫ్ట్ మరియు షాఫ్ట్ మధ్య దూరం	mm	65
ఎలక్ట్రికల్ మెషినరీ	ప్రధాన మోటారు శక్తి/టార్క్	Kw / nm	7.5 kW/47.75nm, 80 మరియు అంతకంటే ఎక్కువ ప్రాసెసింగ్ సామర్థ్యంతో ఉక్కు భాగాల కోసం ఐచ్ఛిక 11KW/70.03nm
	X/z/y యాక్సిస్ మోటార్ పవర్/టార్క్	Kw / nm	Yaskawa 1.8kw/11.5nm. ఐచ్ఛిక కొత్త తరం 2.4 kW/రేట్ 11.5nm
	X/Z పవర్ హెడ్ మోటార్ పవర్/టార్క్	Kw / nm	2.4 kW/11.5nm
	పవర్ హెడ్ మోటారు యొక్క గరిష్ట వేగం	r/min	5000
ఇతర	స్పిండిల్ పొజిషనింగ్ బ్రేక్ పరికరం		హైడ్రాలిక్ పీడనం
	మంచం వంపు	°	35 °
	కత్తి పట్టిక ప్లేట్ పొడవు x వెడల్పు	mm	700x290
	మెషిన్ టూల్ పొడవు x వెడల్పు x ఎత్తు	mm	2200x1580x2000
	మొత్తం యంత్రం యొక్క మొత్తం బరువు	Kg	3430
	మొత్తం శక్తి	kw	13
	సగటు విద్యుత్ వినియోగం	Kw / h	2

యంత్ర సాధన ఖచ్చితత్వం

మెషిన్ ఖచ్చితత్వం, జింగ్‌ఫస్ కారకం ప్రమాణం
ప్రధాన పరీక్ష అంశం	స్కీమాటిక్ రేఖాచిత్రం	ఫ్యాక్టరీ ప్రమాణం


స్పిండిల్ రేడియల్ బీట్		బాహ్య కోన్ యొక్క రనౌట్ను గుర్తించండి	0.0035


X- అక్షం పునరావృత స్థానం		X- అక్షం యొక్క పదేపదే స్థానాన్ని గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.003


Z- అక్షం పునరావృత స్థానం		Z అక్షం మీద పదేపదే స్థానాలను గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.003


Y- అక్షం పునరావృత స్థానం		Y అక్షం మీద పదేపదే స్థానాలను గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.004


సి అక్షం పునరావృత స్థానం		సి-యాక్సిస్ ఫిక్స్‌డ్ పాయింట్ యొక్క పున osition స్థాపనను గుర్తించండి, గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి	20 ఆర్క్ సెకన్లు


సి అక్షాంశము		సి-యాక్సిస్ యొక్క యాదృచ్ఛిక స్థానం ఖచ్చితత్వాన్ని గుర్తించండి, గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేయండి, ఆపై పునరావృత సెట్టింగులను తనిఖీ చేయండి	72 ఆర్క్ సెకన్లు


పవర్ హెడ్ బిగింపు బీట్		కోన్ బీట్	0.015

పవర్ హెడ్ బిగింపు బీట్		బిగింపు కొట్టడం	0.01

కస్టమర్ X/Z/Y అక్షం యొక్క ISO లేదా VD1 ఖచ్చితత్వాన్ని పరీక్షించాలనుకుంటే, అది ఒప్పందం రాసే సమయంలో నిర్ణయించబడుతుంది. జింగ్ఫుసి ఫ్యాక్టరీ యొక్క ప్రారంభ అంగీకారం యొక్క అదే సమయంలో కస్టమర్ ఈ అంశాన్ని పరీక్షించాలి.
