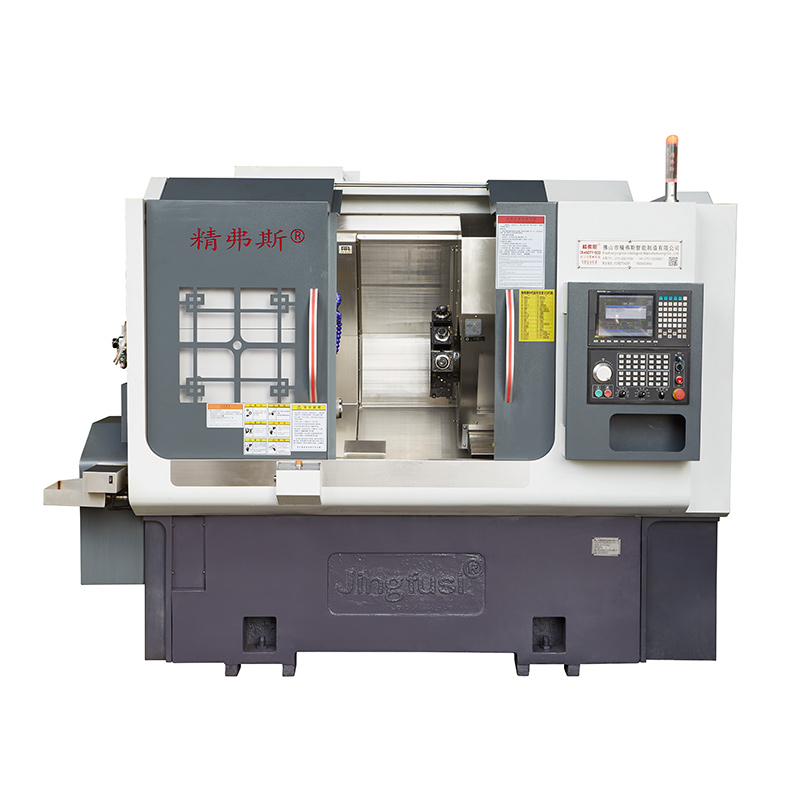

CNC మిల్లింగ్ మరియు టర్నింగ్ కాంపోజిట్ మెషిన్

చైనా సరఫరాదారులలో తయారు చేసిన CNC మిల్లింగ్ మరియు టర్నింగ్ మిశ్రమ యంత్రం, దీనిని తరచుగా CNC మిల్-టర్న్ మెషీన్ అని పిలుస్తారు, ఇది మిల్లింగ్ మరియు టర్నింగ్ ప్రక్రియల యొక్క సామర్థ్యాలను మిళితం చేసే బహుముఖ తయారీ పరికరాలు. ఈ యంత్రం ఖచ్చితమైన మ్యాచింగ్ కోసం రూపొందించబడింది మరియు వివిధ పరిశ్రమలలో అనేక రకాల అనువర్తనాలను అందిస్తుంది.

మోడల్:CK46DTY

విచారణ పంపండి

ఉత్పత్తి వివరణ

మిల్లింగ్ సామర్ధ్యం: సిఎన్‌సి మిల్లింగ్ మరియు టర్నింగ్ కాంపోజిట్ మెషీన్‌లో మిల్లింగ్ సాధనాలు ఉన్నాయి, ఇవి డ్రిల్లింగ్, బోరింగ్, కాంటౌరింగ్ మరియు స్లాటింగ్ వంటి కార్యకలాపాలను నిర్వహించగలవు. సంక్లిష్ట ఆకారాలు మరియు లక్షణాలను సృష్టించడానికి వర్క్‌పీస్ నుండి పదార్థాన్ని తొలగించడానికి ఈ సాధనాలు ఉపయోగించబడతాయి.

టర్నింగ్ సామర్ధ్యం: టరెట్ మరియు హైడ్రాలిక్ టెయిల్ స్టాక్‌తో సిఎన్‌సి లాథే వర్క్‌పీస్‌ను తిప్పగల సామర్థ్యంతో లాత్ కుదురును కలిగి ఉంటుంది. ఈ కుదురును తిప్పడానికి ఉపయోగించబడుతుంది, ఇందులో వర్క్‌పీస్ తిరిగేటప్పుడు కత్తిరించడం ద్వారా పదార్థాన్ని తొలగించడం ఉంటుంది. స్థూపాకార మరియు శంఖాకార ఆకృతులను, అలాగే థ్రెడ్‌లను సృష్టించడానికి టర్నింగ్ ఉపయోగించవచ్చు.

మల్టీ-యాక్సిస్ కంట్రోల్: సిఎన్‌సి మిల్-టర్న్ యంత్రాలు తరచూ కదలిక యొక్క బహుళ అక్షాలను కలిగి ఉంటాయి, ఇది ఖచ్చితమైన మరియు సంక్లిష్టమైన మ్యాచింగ్‌ను అనుమతిస్తుంది. ఈ అక్షాలలో x, y, z మరియు భ్రమణ అక్షాలు ఉంటాయి, ఇవి బహుళ కోణాలు మరియు ధోరణుల నుండి భాగాల మ్యాచింగ్‌ను అనుమతిస్తాయి.

ఆటోమేటిక్ టూల్ ఛేంజర్: టరెట్ సిఎన్‌సి టర్నింగ్ మరియు మిల్లింగ్ కంబైన్డ్ మెషీన్‌లో ఆటోమేటిక్ టూల్ ఛేంజర్ ఉండవచ్చు, ఇది వేర్వేరు కట్టింగ్ సాధనాలను త్వరగా మరియు సమర్ధవంతంగా మార్చగలదు, ఇది నిరంతరాయంగా మ్యాచింగ్ మరియు పెరిగిన బహుముఖ ప్రజ్ఞను అనుమతిస్తుంది.

వర్క్‌పీస్ బిగింపు: యంత్రంలో యంత్రాలు సురక్షితంగా బిగించడం మరియు మ్యాచింగ్ సమయంలో వర్క్‌పీస్‌ను పట్టుకోవడం, ఖచ్చితత్వం మరియు పునరావృతతను నిర్ధారించడం.

CAD/CAM ఇంటిగ్రేషన్: CNC మిల్-టర్న్ యంత్రాలు సాధారణంగా CAD (కంప్యూటర్-ఎయిడెడ్ డిజైన్) మరియు CAM (కంప్యూటర్-ఎయిడెడ్ తయారీ) ఫైళ్ళను అర్థం చేసుకోగల కంప్యూటర్ సాఫ్ట్‌వేర్ ద్వారా నియంత్రించబడతాయి. ఇది మ్యాచింగ్ కార్యకలాపాల యొక్క ఖచ్చితమైన ప్రోగ్రామింగ్ మరియు సంక్లిష్ట భాగాల ఉత్పత్తిని అనుమతిస్తుంది.

అధిక ఖచ్చితత్వం: ఈ యంత్రాలు అధిక ఖచ్చితత్వం మరియు గట్టి సహనాలకు ప్రసిద్ది చెందాయి, ఇవి క్లిష్టమైన మరియు ఖచ్చితమైన మ్యాచింగ్ అవసరమయ్యే అనువర్తనాలకు తగినవిగా ఉంటాయి.

పాండిత్యము: సిఎన్‌సి మిల్-టర్న్ యంత్రాలు బహుముఖమైనవి మరియు ఏరోస్పేస్, ఆటోమోటివ్, మెడికల్ మరియు సాధారణ తయారీతో సహా అనేక రకాల పరిశ్రమలలో ఉపయోగించవచ్చు.

సామర్థ్యం: ఒకే యంత్రంలో మిల్లింగ్ మరియు టర్నింగ్ కార్యకలాపాల కలయిక ఉత్పత్తి సామర్థ్యాన్ని పెంచుతుంది, ఎందుకంటే ఇది వేర్వేరు యంత్రాల మధ్య బహుళ సెటప్‌లు మరియు బదిలీల అవసరాన్ని తగ్గిస్తుంది.

కాంప్లెక్స్ పార్ట్ ప్రొడక్షన్: సిఎన్‌సి మిల్-టర్న్ యంత్రాలు మిల్లింగ్ మరియు టర్న్ ఫీచర్స్ రెండింటితో సంక్లిష్ట భాగాలను ఉత్పత్తి చేయడానికి అనువైనవి, ఎందుకంటే అవి అవసరమైన అన్ని కార్యకలాపాలను ఒకే సెటప్‌లో చేయగలవు.

ఈ ఆటోమేటిక్ టర్నింగ్ మరియు మిల్లింగ్ మిశ్రమ యంత్రాలు సాధారణంగా ఇంజిన్ భాగాలు, ఏరోస్పేస్ భాగాలు, వైద్య పరికరాలు మరియు మరిన్ని వంటి క్లిష్టమైన మరియు ఖచ్చితమైన మ్యాచింగ్ అవసరమయ్యే భాగాలు మరియు భాగాల ఉత్పత్తిలో ఉపయోగించబడతాయి. ఆధునిక ఉత్పాదక ప్రక్రియలలో అవి విలువైన ఆస్తి, ఎందుకంటే అవి ఉత్పత్తిని క్రమబద్ధీకరిస్తాయి మరియు సామర్థ్యాన్ని పెంచుతాయి.

CNC మిల్లింగ్ మరియు టర్నింగ్ కాంపోజిట్ మెషిన్ ట్రావెల్ రేఖాచిత్రం

CNC Milling and Turning Composite Machine

ఉత్పత్తి వివరాలు

CNC మిల్లింగ్ మరియు టర్నింగ్ కాంపోజిట్ మెషిన్ పారామితి జాబితా

అంశం	లాత్ యొక్క మోడల్	యూనిట్	Ck52dty	Ck76dty	Ck46dty
ప్రాసెసింగ్ స్కోప్	కుదురు యొక్క గరిష్ట భ్రమణ వ్యాసం	mm	700 700
	గరిష్ట మలుపు బాహ్య వృత్తం పొడవు	mm	520
	గరిష్ట బార్ వ్యాసం	mm	Ø 55	Ø 72	Ø 45
ప్రధాన అక్షం	గరిష్ట కుదురు వేగం	r/min	4200 (3500 సెట్టింగ్)	3200 (సెట్టింగ్ 2000)	6000 (సెట్ 4500)
	కుదురు తల రకం		A2 - 6	A2 -8	A2 - 5
	-రంధ్రాల వ్యాసం ద్వారా కుదురు	mm	Ø 66	86 86	56 56
ఫీడ్	X/z/y అక్షం గరిష్ట స్ట్రోక్	mm	260/500/± 60
	90 ° పవర్ హెడ్ కుదురు మధ్యలో ప్రయాణిస్తుంది	mm	30
	X/z/y అక్షం యొక్క గరిష్ట వేగవంతమైన కదలిక	m/my	24 (సెట్టింగ్ 16)/ 24 (సెట్టింగ్ 16)/ 14 (సెట్టింగ్ 8)
	X/Y యాక్సిస్ స్క్రూ	mm	40
	X/z/y యాక్సిస్ రోలర్ ట్రాక్	mm	35/45/35
పవర్ టరెట్	పవర్ టరెట్ మోడల్ (పవర్ టరెట్)	BMT	BMT55
	పవర్ హెడ్ కొల్లెట్	ఉంది	ER32
	స్థిర సాధనం హోల్డర్ పరిమాణం	mm	25x25
	బోర్ హోల్డర్ షాంక్ వ్యాసం	mm	Ø32
ఎలక్ట్రికల్ మెషినరీ	ప్రధాన మోటారు శక్తి/టార్క్	Kw / nm	11kw/రేట్ 72nm	15kW/రేట్ 98nm	7.5 kW/రేట్ 47nm
	X/z/y యాక్సిస్ మోటార్ పవర్/టార్క్	Kw / nm	Yaskawa 2.9 kW /18.6nm
	టరెట్ పవర్ హెడ్ మోటారు యొక్క పవర్/టార్క్	Kw / nm	కొత్త తరం 3.1 kW/15nm
	టరెట్ పవర్ మోటార్ యొక్క గరిష్ట వేగం	r/min	6000 (సెట్టింగ్ 4000), కామన్ స్పీడ్ ≤4000
	పవర్ హెడ్ మోటార్ పవర్/టార్క్	Kw / nm	3.1 kW/15nm
	టరెట్ సాధనం యొక్క శక్తి/టార్క్ మోటారు మారుతోంది	Kw / nm	కొత్త తరం 1.0 kW /3.1nm
టెయిల్‌స్టాక్	టెయిల్‌స్టాక్ స్ట్రోక్	mm	520
	టెయిల్‌స్టాక్ యొక్క గరిష్ట హైడ్రాలిక్ స్ట్రోక్	mm	100
	టెయిల్‌స్టాక్ టాప్ సూది కోన్ హోల్ టేపర్	Mk	MOHS 5#
	చిట్కా మరియు చక్ మధ్య గరిష్ట దూరం	mm	690
ఇతర	స్పిండిల్ పొజిషనింగ్ బ్రేక్ పరికరం		హైడ్రాలిక్, ఐచ్ఛిక ప్రోగ్రామబుల్
	మంచం వంపు	°	30 ° లేదా 15 °
	మెషిన్ టూల్ పొడవు x వెడల్పు x ఎత్తు	mm	2500x1680x1900
	మొత్తం యంత్రం యొక్క మొత్తం బరువు	Kg	5000 కిలోలు
	మొత్తం శక్తి	kw	20
	సగటు విద్యుత్ వినియోగం	Kw / h	3

టరెట్ టర్నింగ్ మరియు మిల్లింగ్ కంబైన్డ్ మెషిన్ టూల్ ఖచ్చితత్వం

మెషిన్ ఖచ్చితత్వం, జింగ్‌ఫస్ కారకం ప్రమాణం
ప్రధాన పరీక్ష అంశం	స్కీమాటిక్ రేఖాచిత్రం	డిటెక్షన్ పద్ధతి	ఫ్యాక్టరీ ప్రమాణం


స్పిండిల్ రేడియల్ బీట్		బాహ్య కోన్ యొక్క రనౌట్ను గుర్తించండి	0.0035


X- అక్షం పునరావృత స్థానం		X- అక్షం యొక్క పదేపదే స్థానాన్ని గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.003


Z- అక్షం పునరావృత స్థానం		Z అక్షం మీద పదేపదే స్థానాలను గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.003


Y- అక్షం పునరావృత స్థానం		Y అక్షం మీద పదేపదే స్థానాలను గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.004


సి అక్షం పునరావృత స్థానం		సి-యాక్సిస్ ఫిక్స్‌డ్ పాయింట్ యొక్క పున osition స్థాపనను గుర్తించండి, గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి	20 ఆర్క్ సెకన్లు


సి అక్షాంశము		సి-యాక్సిస్ యొక్క యాదృచ్ఛిక స్థానం ఖచ్చితత్వాన్ని గుర్తించండి, గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేయండి, ఆపై పునరావృత సెట్టింగులను తనిఖీ చేయండి	72 ఆర్క్ సెకన్లు


పవర్ హెడ్ బిగింపు బీట్		కోన్ బీట్	0.015

పవర్ హెడ్ బిగింపు బీట్		బిగింపు కొట్టడం	0.01

కస్టమర్ X/Z/Y అక్షం యొక్క ISO లేదా VD1 ఖచ్చితత్వాన్ని పరీక్షించాలనుకుంటే, అది ఒప్పందం రాసే సమయంలో నిర్ణయించబడుతుంది. జింగ్ఫుసి ఫ్యాక్టరీ యొక్క ప్రారంభ అంగీకారం యొక్క అదే సమయంలో కస్టమర్ ఈ అంశాన్ని పరీక్షించాలి.
