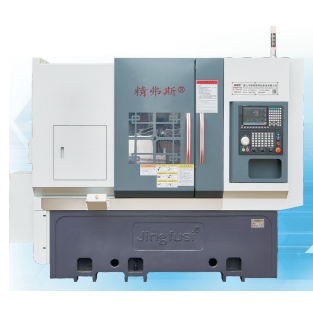

CNC టరెట్ రకం ఆటోమేటిక్ లాథే

ఈ అసాధారణమైన ఉత్పత్తిపై మీ జ్ఞానాన్ని మరింతగా పెంచుకోవటానికి లక్ష్యంగా ఉన్న జింగ్‌ఫుసి ® హై-ఎండ్ సిఎన్‌సి టరెట్ టైప్ ఆటోమేటిక్ లాథెకు మిమ్మల్ని పరిచయం చేయడానికి మేము సంతోషిస్తున్నాము. మేము కలిసి ఉజ్వలమైన భవిష్యత్తు కోసం ప్రయత్నిస్తున్నప్పుడు మా కొత్త మరియు విలువైన కస్టమర్‌లను మాతో వారి భాగస్వామ్యాన్ని కొనసాగించడానికి మేము హృదయపూర్వకంగా స్వాగతిస్తున్నాము.

మోడల్:CK52T-600

విచారణ పంపండి

ఉత్పత్తి వివరణ

మీరు మా ఫ్యాక్టరీని సందర్శించడానికి మరియు తాజా, పోటీ-ధర మరియు అగ్ర-నాణ్యత గల జింగ్‌ఫుసి ® సిఎన్‌సి టరెట్ రకం ఆటోమేటిక్ లాథెను అన్వేషించడానికి మీరు హృదయపూర్వకంగా ఆహ్వానించబడ్డారు, ప్రస్తుతం అధిక డిమాండ్ ఉంది. మీతో సహకరించే అవకాశాన్ని మేము ఆసక్తిగా ate హించాము.

CNC టరెట్ రకం ఆటోమేటిక్ లాథే ఉత్పత్తి వివరాలు

CNC టరెట్ రకం ఆటోమేటిక్ లాథే పారామితి జాబితా

ప్రాజెక్ట్	కంటెంట్	యూనిట్	CK52T-600	CK76T-600	CK46T-600
ప్రాసెసింగ్ స్కోప్	కుదురు యొక్క గరిష్ట భ్రమణ వ్యాసం	mm	Ø 800
	బ్లాక్ రకం	mm	Ø 180 ~ 400
	గరిష్ట మలుపు పొడవు	mm	560
	గరిష్ట బార్ వ్యాసం	mm	Ø 51 ~ 55	Ø 72	Ø 45
ప్రధాన అక్షం	కుదురు తల రకం		A2-6	A2 -8	A2-5
	-రంధ్రాల వ్యాసం ద్వారా కుదురు	mm	Ø 66	86 86	56 56
	గరిష్ట కుదురు వేగం	r/min	4200	3200	6000
	కుదురు సెట్ వేగం	r/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
ఫీడ్	X/Z అక్షం యొక్క గరిష్ట ప్రయాణం	mm	230/600
	Z- అక్షం ప్రభావవంతమైన స్ట్రోక్	mm	570
	X/Z అక్షం యొక్క గరిష్ట వేగవంతమైన కదలిక	m/my	24
	వేగవంతమైన కదలిక కోసం X/Z అక్షం సెట్టింగ్	m/my	16/18
	X/Z యాక్సిస్ రోలర్ స్క్రూ స్పెసిఫికేషన్స్	mm	40
	X/Z యాక్సిస్ గేజ్ స్పెసిఫికేషన్స్	mm	35/45
పన్నెండు స్థానం సర్వో టరెంట్	పన్నెండు పొజిషన్ సర్వో టరెట్ సెంటర్ ఎత్తు		100
	కత్తి టవర్ ఎదురుగా ఉన్న అంచు (బయటి వ్యాసం)	mm	385
	మధ్యలో	mm	100
	టరెట్ బ్లేడ్ల సంఖ్య	పరిష్కరించండి	12
	ప్రక్కనే ఉన్న సాధన ప్రాసెసింగ్ యొక్క జోక్యం వ్యాసం	mm	Ø180
	స్థిర సాధనం హోల్డర్ పరిమాణం	mm	25x25
	కత్తిని కటముట	mm	Ø25
ఎలక్ట్రికల్ మెషినరీ	ప్రధాన మోటారు శక్తి/టార్క్	Kw / nm	11kw/రేట్ 72nm	15kW/రేట్ 98nm	7.5 kW/రేట్ 47nm
	X/Z- యాక్సిస్ మోటార్ పవర్/టార్క్	Kw / nm	Yaskawa 1.8kw/11.5nm. ఐచ్ఛిక కొత్త తరం 2.4 kW/రేట్ 11.5nm
	టరెట్ సాధనం యొక్క శక్తి/టార్క్ మోటారు మారుతోంది	Kw / nm	కొత్త తరం 1.0 kW/3.1nm
	శీతలీకరణ వ్యవస్థ మోటార్ పవర్	Kw	0.3
	అధిక పీడన శీతలీకరణ వ్యవస్థ మోటార్ పవర్	Kw	3
టెయిల్‌స్టాక్	టెయిల్‌స్టాక్ స్ట్రోక్	mm	420
	టెయిల్‌స్టాక్ ఎజెక్టర్ పిన్ యొక్క గరిష్ట స్ట్రోక్	mm	100
	టెయిల్‌స్టాక్ ఎజెక్టర్ పిన్ డ్రైవ్ ఫారం		హైడ్రాలిక్, బలమైన దృ g త్వం
	టెయిల్‌స్టాక్ టాప్ సూది కోన్ హోల్ టేపర్	Mk	MOHS 5 #, ఖచ్చితమైన మ్యాచింగ్ సమయంలో ing పు లేదా వార్ప్ చేయదు.
	చిట్కా మరియు చక్ మధ్య గరిష్ట దూరం	mm	690
ఇతర	మంచం వంపు	°	30 ° లేదా 15 °
	మెషిన్ టూల్ పొడవు x వెడల్పు x ఎత్తు	mm	2500x1600x1700
	మొత్తం యంత్రం యొక్క మొత్తం బరువు	Kg	మొత్తం యంత్రం యొక్క మొత్తం బరువు 4500 కిలోలు, ఐచ్ఛిక మొత్తం బరువు 3500 కిలోలు, మైనస్ 10000 యువాన్లు
	మొత్తం శక్తి	kw	20
	సగటు విద్యుత్ వినియోగం	Kw / h	3

CNC టరెట్ రకం ఆటోమేటిక్ లాథే మెషిన్ టూల్ ఖచ్చితత్వం

మెషిన్ ఖచ్చితత్వం, జింగ్‌ఫస్ కారకం ప్రమాణం
ప్రధాన పరీక్ష అంశం	స్కీమాటిక్ రేఖాచిత్రం	డిటెక్షన్ పద్ధతి	ఫ్యాక్టరీ ప్రమాణం


స్పిండిల్ రేడియల్ బీట్		బాహ్య కోన్ యొక్క రనౌట్ను గుర్తించండి	0.0025


X- అక్షం పునరావృత స్థానం		X- అక్షం యొక్క పదేపదే స్థానాన్ని గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.0025


Z- అక్షం పునరావృత స్థానం		Z అక్షం మీద పదేపదే స్థానాలను గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.0025


కస్టమర్ X/Z/Y అక్షం యొక్క ISO లేదా VD1 ఖచ్చితత్వాన్ని పరీక్షించాలనుకుంటే, అది ఒప్పందం రాసే సమయంలో నిర్ణయించబడుతుంది. జింగ్ఫుసి ఫ్యాక్టరీ యొక్క ప్రారంభ అంగీకారం యొక్క అదే సమయంలో కస్టమర్ ఈ అంశాన్ని పరీక్షించాలి.
