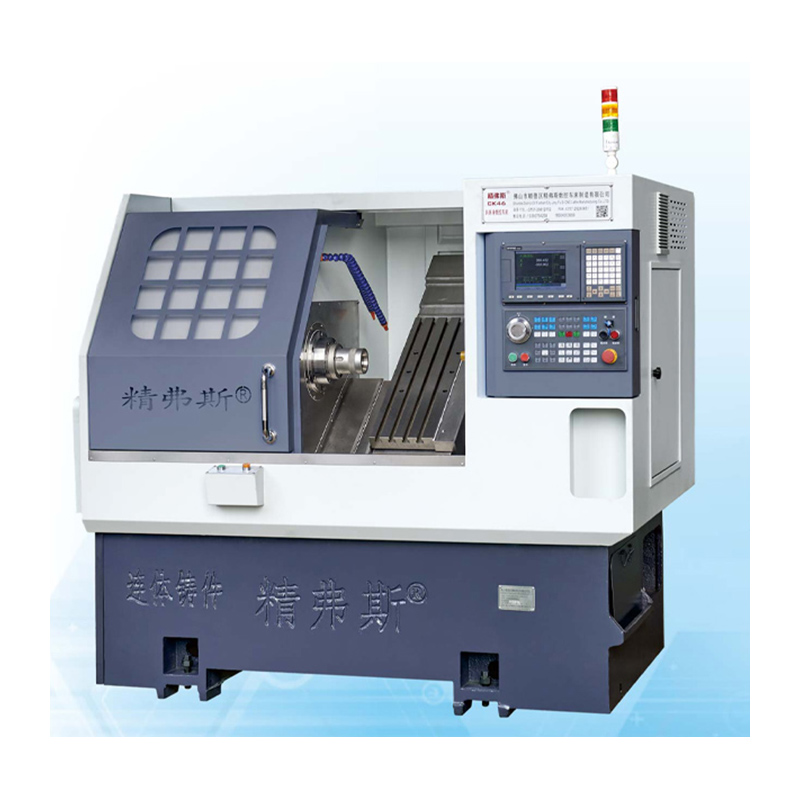

హై ప్రెసిషన్ CNC స్లాంట్ బెడ్ లాత్ మెషిన్

కిందిది Jingfusi® అధిక నాణ్యత గల హై ప్రెసిషన్ CNC స్లాంట్ బెడ్ లాత్ మెషిన్‌ని పరిచయం చేయడం, మీరు దానిని బాగా అర్థం చేసుకోవడంలో సహాయపడాలని ఆశిస్తున్నాము. మెరుగైన భవిష్యత్తును సృష్టించేందుకు మాతో సహకరించడం కొనసాగించడానికి కొత్త మరియు పాత కస్టమర్‌లకు స్వాగతం!

మోడల్:CK46

విచారణ పంపండి

ఉత్పత్తి వివరణ

Jingfusi® హై ప్రెసిషన్ CNC స్లాంట్ బెడ్ లాత్ మెషీన్‌లు ఖచ్చితమైన టర్నింగ్ మరియు మిల్లింగ్ ఆపరేషన్‌లను చేయగలవు. ప్రొఫెషనల్ తయారీదారుగా, మేము మీకు Jingfusi® అధిక నాణ్యత గల హై ప్రెసిషన్ CNC స్లాంట్ బెడ్ లాత్ మెషీన్‌ను అందించాలనుకుంటున్నాము. మరియు మేము మీకు ఉత్తమమైన అమ్మకాల తర్వాత సేవ మరియు సకాలంలో డెలివరీని అందిస్తాము.

ఈ యంత్రాల యొక్క కొన్ని ముఖ్య లక్షణాలు మరియు లక్షణాలు ఇక్కడ ఉన్నాయి:

స్లాంట్ బెడ్ డిజైన్: వంపుతిరిగిన బెడ్ డిజైన్ మ్యాచింగ్ సమయంలో మెరుగైన దృఢత్వం మరియు స్థిరత్వాన్ని అందిస్తుంది. కట్టింగ్ టూల్స్ వర్క్‌పీస్‌కు దగ్గరగా ఉండేలా ఇది నిర్ధారిస్తుంది, ఫలితంగా ఖచ్చితత్వం మెరుగుపడుతుంది.

హై-ప్రెసిషన్ స్పిండిల్: హై-ప్రెసిషన్ స్పిండిల్‌తో అమర్చబడిన ఈ మెషీన్లు కనిష్ట స్పిండిల్ రనౌట్ మరియు అద్భుతమైన భ్రమణ ఖచ్చితత్వాన్ని అందిస్తాయి. గట్టి టాలరెన్స్‌లు మరియు చక్కటి ఉపరితల ముగింపులను సాధించడానికి ఈ ఖచ్చితత్వం కీలకం.

అధునాతన CNC నియంత్రణలు: అధునాతన CNC నియంత్రణలు మరియు ప్రోగ్రామింగ్ సామర్థ్యాలతో అమర్చబడి, ఆపరేటర్లు సులభంగా ప్రోగ్రామ్ చేయవచ్చు మరియు క్లిష్టమైన మ్యాచింగ్ కార్యకలాపాలను ఖచ్చితత్వం మరియు వశ్యతతో నియంత్రించవచ్చు.

మెషిన్ ట్రావెల్ రేఖాచిత్రం

వస్తువు యొక్క వివరాలు

పారామీటర్ జాబితా

ప్రాజెక్ట్		యూనిట్	CK46	CK52	CK76
గరిష్ట మలుపు పొడవు		మి.మీ	350
మంచం మీద గరిష్ట మలుపు వ్యాసం		మి.మీ	Ø 500
స్కేట్‌బోర్డ్‌లో గరిష్ట మలుపు వ్యాసం		మి.మీ	Ø 160
మంచం వంపు		°	35°
X/Z అక్షం యొక్క ప్రభావవంతమైన ప్రయాణం		మి.మీ	వ్యాసం 1000/400
X/Z యాక్సిస్ స్క్రూ స్పెసిఫికేషన్స్		మి.మీ	32
X/Z యాక్సిస్ రైలు లక్షణాలు		మి.మీ	35
X/Z-యాక్సిస్ మోటార్ పవర్		KW	1.3
X/Z అక్షం యొక్క గరిష్ట వేగవంతమైన కదలిక		m/min	24
యంత్ర సాధనం పొడవు X వెడల్పు X ఎత్తు		మి.మీ	2100X1580X1800
మొత్తం యంత్రం యొక్క మొత్తం బరువు		కిలొగ్రామ్	2600
కత్తి సంఖ్య		పరిష్కరించండి	8
చదరపు కత్తి పరిమాణం		మి.మీ	20X20
రౌండ్ హోల్ కట్టర్ పరిమాణం		మి.మీ	Ø20
మొత్తం శక్తి		కిలోవాట్	13	13	16
సగటు విద్యుత్ వినియోగం		kw/h	2	2	2.5
ముఖ్యమైన యిరుసు, ప్రధానమైన యిరుసు	కుదురు ముగింపు ముఖం రూపం		A2-5	A2-6	A2-8


	గరిష్ట కుదురు వేగం	rpm	6000 (4500కి సెట్ చేయబడింది)	4200(3500కి సెట్ చేయబడింది)	3200(2500కి సెట్ చేయబడింది)
	స్పిండిల్ మోటార్ శక్తి	KW	7.5	7.5	11
	స్పిండిల్ మోటార్ యొక్క రేట్ టార్క్	Nm	47.8Nm	47.8Nm	72Nm
	గరిష్ట బార్ పాసింగ్ వ్యాసం	మి.మీ	Ø 45	Ø 51	Ø 75

మెషిన్ టూల్ ఖచ్చితత్వం

యంత్ర ఖచ్చితత్వం, జింగ్‌ఫస్ ఫ్యాక్టర్ ప్రమాణం:
ప్రధాన పరీక్ష అంశం	బొమ్మ నమునా	గుర్తింపు పద్ధతి	ఫ్యాక్టరీ ప్రమాణం


స్పిండిల్ రేడియల్ బీట్,		బయటి కోన్ రనౌట్‌ని గుర్తించండి	0.0025


X-అక్షం పునరావృత స్థానం		X-అక్షం యొక్క పునరావృత స్థానాలను గుర్తించండి. గమనిక: కోల్డ్ ఇంజన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేయండి, ఆపై పునరావృత స్థానాలను గుర్తించండి.	0.0025


Z-అక్షం పునరావృత స్థానం		Z అక్షం మీద పునరావృత స్థానాలను గుర్తించండి. గమనిక: కోల్డ్ ఇంజన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేయండి, ఆపై పునరావృత స్థానాలను గుర్తించండి.	0.0025


కస్టమర్ X/Z/Y అక్షం యొక్క ISO లేదా VD1 ఖచ్చితత్వాన్ని పరీక్షించాలనుకుంటే, అది ఒప్పందాన్ని వ్రాసే సమయంలో నిర్ణయించబడుతుంది. Jingfusi ఫ్యాక్టరీ యొక్క ప్రారంభ అంగీకార సమయంలోనే కస్టమర్ ఈ అంశాన్ని తప్పనిసరిగా పరీక్షించాలి.
