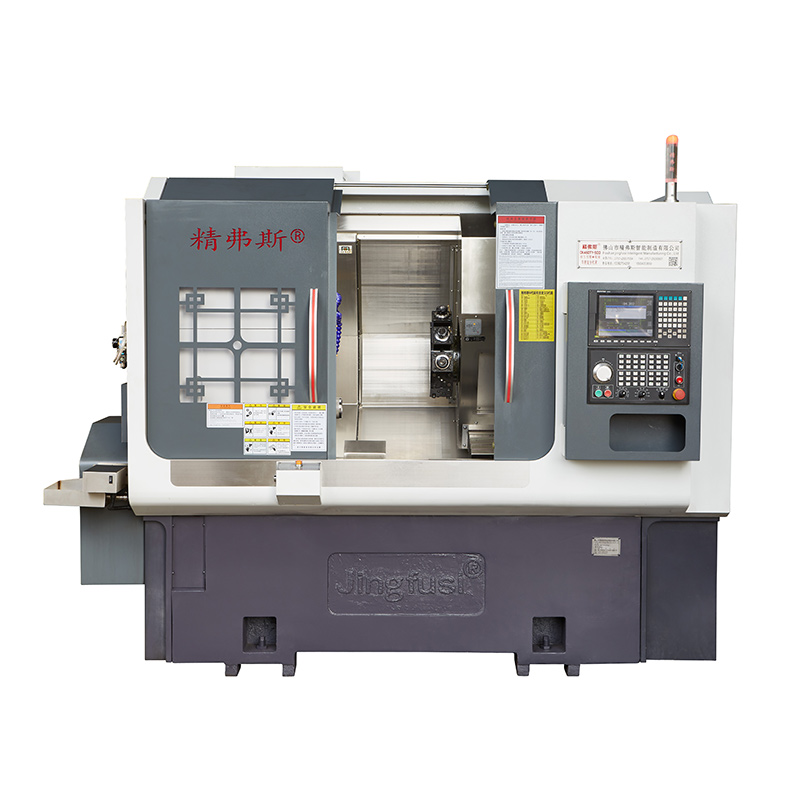

మల్టీ-టాస్కింగ్ టర్నింగ్ మరియు మిల్లింగ్ సిఎన్‌సి మెషిన్

మల్టీ-టాస్కింగ్ టర్నింగ్ మరియు మిల్లింగ్ సిఎన్‌సి మెషీన్‌ను పరిచయం చేస్తోంది-అధిక ఖచ్చితత్వం మరియు సామర్థ్యంతో సంక్లిష్ట భాగాలను మ్యాచింగ్ చేయడానికి సరైన పరిష్కారం. ఈ సిఎన్‌సి టర్నింగ్ & మిల్లింగ్ కేంద్రాలు టర్నింగ్ మరియు మిల్లింగ్ కార్యకలాపాలను నిర్వహించడానికి నిర్మించబడ్డాయి, ఇది ఏదైనా సిఎన్‌సి దుకాణానికి బహుముఖ అదనంగా ఉంటుంది.

మోడల్:CK46DTY

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఈ మల్టీ టాస్కింగ్ సిఎన్‌సి లాత్ యొక్క ముఖ్య లక్షణాలలో ఒకటి ఒకే వర్క్‌పీస్‌లో బహుళ కార్యకలాపాలను నిర్వహించే సామర్థ్యం, ఇది సెటప్ సమయాన్ని గణనీయంగా తగ్గిస్తుంది మరియు ఉత్పాదకతను పెంచుతుంది. దీని అధునాతన సిఎన్‌సి వ్యవస్థ ప్రతిసారీ స్థిరమైన మరియు ఖచ్చితమైన ఫలితాలను నిర్ధారిస్తుంది, ఇది అధిక-వాల్యూమ్ తయారీకి అనువైన ఎంపికగా మారుతుంది.

మల్టీ-టాస్కింగ్ టర్నింగ్ మరియు మిల్లింగ్ సిఎన్‌సి మెషీన్ ప్లాస్టిక్‌ల నుండి లోహాలు మరియు మధ్యలో ఉన్న ప్రతిదాన్ని విస్తృతమైన పదార్థాలను నిర్వహించగలదు. దీని బలమైన నిర్మాణం అసాధారణమైన మన్నిక మరియు దీర్ఘకాలిక పనితీరును నిర్ధారిస్తుంది, అయితే దాని ఎర్గోనామిక్ డిజైన్ ఆపరేట్ చేయడం మరియు నిర్వహించడం సులభం చేస్తుంది.

ఈ సిఎన్‌సి మల్టీ టాస్క్ మిల్ టర్న్ మెషిన్ మీ నిర్దిష్ట మ్యాచింగ్ అవసరాలను తీర్చడానికి అనేక రకాల ప్రామాణిక మరియు ఐచ్ఛిక లక్షణాలతో వస్తుంది. దాని శక్తివంతమైన స్పిండిల్ మరియు అధునాతన కట్టింగ్ సాధనాలు అసాధారణమైన వేగం మరియు ఖచ్చితత్వాన్ని అందిస్తాయి, అయితే దాని ఆటోమేటిక్ టూల్ ఛేంజర్ మ్యాచింగ్ ప్రక్రియకు ఎటువంటి అంతరాయం లేకుండా శీఘ్ర మరియు సులభమైన సాధన మార్పులను అనుమతిస్తుంది.

మీరు ఏరోస్పేస్, డిఫెన్స్, ఆటోమోటివ్ లేదా మరే ఇతర పరిశ్రమల కోసం సంక్లిష్ట భాగాలను మ్యాచింగ్ చేస్తున్నా, సిఎన్‌సి మల్టీ-టాస్కింగ్ టర్నింగ్ సెంటర్ మెషిన్ సరైన ఎంపిక. దాని ఉన్నతమైన పనితీరు, బహుముఖ ప్రజ్ఞ మరియు విశ్వసనీయతతో, ఈ యంత్రం మీ అంచనాలను మించిపోతుందని మరియు మీ మ్యాచింగ్ సామర్థ్యాలను తదుపరి స్థాయికి తీసుకెళ్లడంలో మీకు సహాయపడుతుంది.

సారాంశంలో, మల్టీ-టాస్కింగ్ టర్నింగ్ మరియు మిల్లింగ్ సిఎన్‌సి మెషిన్ ఏదైనా సిఎన్‌సి దుకాణానికి ఆట మారుతున్న అదనంగా ఉంటుంది. ఇది సరిపోలని పనితీరు, ఖచ్చితత్వం మరియు సామర్థ్యాన్ని అందిస్తుంది, ఇది మీ అన్ని మ్యాచింగ్ అవసరాలకు సరైన పరిష్కారం. మీ వ్యాపారాన్ని తదుపరి స్థాయికి తీసుకెళ్లే అవకాశాన్ని కోల్పోకండి-ఈ రోజు 5 యాక్సిస్ మల్టీ-టాస్కింగ్ సిఎన్‌సి మెషీన్‌లో పెట్టుబడి పెట్టండి!

యంత్ర ప్రయాణ రేఖాచిత్రం

Automatic Turret Turning and Milling Machine

ఉత్పత్తి వివరాలు

పారామితి జాబితా

అంశం	లాత్ యొక్క మోడల్	యూనిట్	Ck52dty	Ck76dty	Ck46dty
ప్రాసెసింగ్ స్కోప్	కుదురు యొక్క గరిష్ట భ్రమణ వ్యాసం	mm	700 700
	గరిష్ట మలుపు బాహ్య వృత్తం పొడవు	mm	520
	గరిష్ట బార్ వ్యాసం	mm	Ø 55	Ø 72	Ø 45
ప్రధాన అక్షం	గరిష్ట కుదురు వేగం	r/min	4200 (3500 సెట్టింగ్)	3200 (సెట్టింగ్ 2000)	6000 (సెట్ 4500)
	కుదురు తల రకం		A2 - 6	A2 -8	A2 - 5
	-రంధ్రాల వ్యాసం ద్వారా కుదురు	mm	Ø 66	86 86	56 56
ఫీడ్	X/z/y అక్షం గరిష్ట స్ట్రోక్	mm	260/500/± 60
	90 ° పవర్ హెడ్ కుదురు మధ్యలో ప్రయాణిస్తుంది	mm	30
	X/z/y అక్షం యొక్క గరిష్ట వేగవంతమైన కదలిక	m/my	24 (సెట్టింగ్ 16)/ 24 (సెట్టింగ్ 16)/ 14 (సెట్టింగ్ 8)
	X/Y యాక్సిస్ స్క్రూ	mm	40
	X/z/y యాక్సిస్ రోలర్ ట్రాక్	mm	35/45/35
పవర్ టరెట్	పవర్ టరెట్ మోడల్ (పవర్ టరెట్)	BMT	BMT55
	పవర్ హెడ్ కొల్లెట్	ఉంది	ER32
	స్థిర సాధనం హోల్డర్ పరిమాణం	mm	25x25
	బోర్ హోల్డర్ షాంక్ వ్యాసం	mm	Ø32
ఎలక్ట్రికల్ మెషినరీ	ప్రధాన మోటారు శక్తి/టార్క్	Kw / nm	11kw/రేట్ 72nm	15kW/రేట్ 98nm	7.5 kW/రేట్ 47nm
	X/z/y యాక్సిస్ మోటార్ పవర్/టార్క్	Kw / nm	Yaskawa 2.9 kW /18.6nm
	టరెట్ పవర్ హెడ్ మోటారు యొక్క పవర్/టార్క్	Kw / nm	కొత్త తరం 3.1 kW/15nm
	టరెట్ పవర్ మోటార్ యొక్క గరిష్ట వేగం	r/min	6000 (సెట్టింగ్ 4000), కామన్ స్పీడ్ ≤4000
	పవర్ హెడ్ మోటార్ పవర్/టార్క్	Kw / nm	3.1 kW/15nm
	టరెట్ సాధనం యొక్క శక్తి/టార్క్ మోటారు మారుతోంది	Kw / nm	కొత్త తరం 1.0 kW /3.1nm
టెయిల్‌స్టాక్	టెయిల్‌స్టాక్ స్ట్రోక్	mm	520
	టెయిల్‌స్టాక్ యొక్క గరిష్ట హైడ్రాలిక్ స్ట్రోక్	mm	100
	టెయిల్‌స్టాక్ టాప్ సూది కోన్ హోల్ టేపర్	Mk	MOHS 5#
	చిట్కా మరియు చక్ మధ్య గరిష్ట దూరం	mm	690
ఇతర	స్పిండిల్ పొజిషనింగ్ బ్రేక్ పరికరం		హైడ్రాలిక్, ఐచ్ఛిక ప్రోగ్రామబుల్
	మంచం వంపు	°	30 ° లేదా 15 °
	మెషిన్ టూల్ పొడవు x వెడల్పు x ఎత్తు	mm	2500x1680x1900
	మొత్తం యంత్రం యొక్క మొత్తం బరువు	Kg	5000 కిలోలు
	మొత్తం శక్తి	kw	20
	సగటు విద్యుత్ వినియోగం	Kw / h	3

యంత్ర సాధన ఖచ్చితత్వం

మెషిన్ ఖచ్చితత్వం, జింగ్‌ఫస్ కారకం ప్రమాణం
ప్రధాన పరీక్ష అంశం	స్కీమాటిక్ రేఖాచిత్రం	డిటెక్షన్ పద్ధతి	ఫ్యాక్టరీ ప్రమాణం


స్పిండిల్ రేడియల్ బీట్		బాహ్య కోన్ యొక్క రనౌట్ను గుర్తించండి	0.0035


X- అక్షం పునరావృత స్థానం		X- అక్షం యొక్క పదేపదే స్థానాన్ని గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.003


Z- అక్షం పునరావృత స్థానం		Z అక్షం మీద పదేపదే స్థానాలను గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.003


Y- అక్షం పునరావృత స్థానం		Y అక్షం మీద పదేపదే స్థానాలను గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.004


సి అక్షం పునరావృత స్థానం		సి-యాక్సిస్ ఫిక్స్‌డ్ పాయింట్ యొక్క పున osition స్థాపనను గుర్తించండి, గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి	20 ఆర్క్ సెకన్లు


సి అక్షాంశము		సి-యాక్సిస్ యొక్క యాదృచ్ఛిక స్థానం ఖచ్చితత్వాన్ని గుర్తించండి, గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేయండి, ఆపై పునరావృత సెట్టింగులను తనిఖీ చేయండి	72 ఆర్క్ సెకన్లు


పవర్ హెడ్ బిగింపు బీట్		కోన్ బీట్	0.015

పవర్ హెడ్ బిగింపు బీట్		బిగింపు కొట్టడం	0.01

కస్టమర్ X/Z/Y అక్షం యొక్క ISO లేదా VD1 ఖచ్చితత్వాన్ని పరీక్షించాలనుకుంటే, అది ఒప్పందం రాసే సమయంలో నిర్ణయించబడుతుంది. జింగ్ఫుసి ఫ్యాక్టరీ యొక్క ప్రారంభ అంగీకారం యొక్క అదే సమయంలో కస్టమర్ ఈ అంశాన్ని పరీక్షించాలి.
