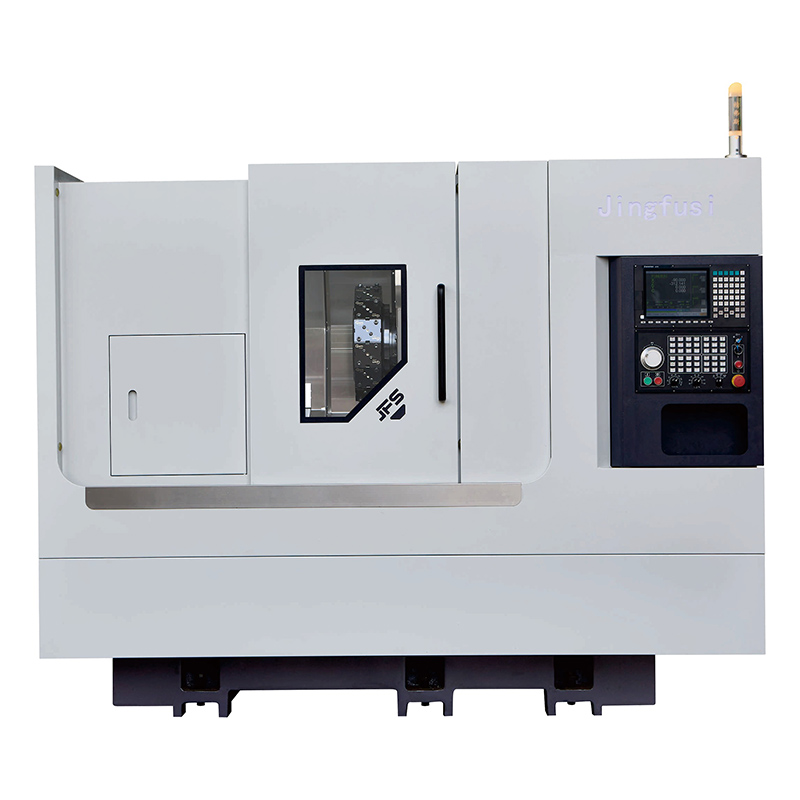

పవర్ టరెట్ CNC లాత్ CK52 76DTYW-500

Jingfusi నాణ్యమైన పవర్ టరెట్ CNC లాత్ CK52 76DTYW-500ని అందిస్తుంది. మేము అధిక-పనితీరు, తక్కువ ఖర్చుతో కూడిన యంత్ర పరికరాలను ఉత్పత్తి చేయడానికి కట్టుబడి ఉన్నాము. మమ్మల్ని సంప్రదించడానికి మరియు కొటేషన్ కలిగి ఉండటానికి స్వాగతం!

మోడల్:CK52/76DTYW-500

విచారణ పంపండి

ఉత్పత్తి వివరణ

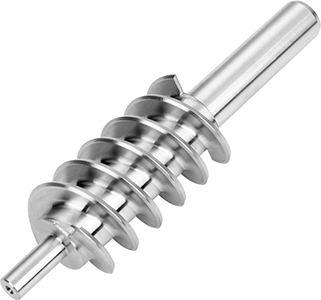

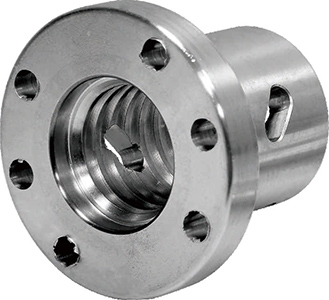

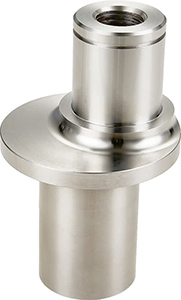

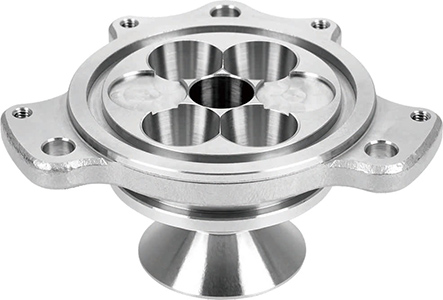

Jingfusi తయారీదారు నుండి ఈ పవర్ టరెట్ CNC లాత్ CK52 76DTYW-500 యొక్క మిల్లింగ్ మరియు టర్నింగ్ ఫంక్షన్‌లు స్టెయిన్‌లెస్ స్టీల్, టైటానియం మిశ్రమం మరియు కార్బన్ స్టీల్ వంటి సంక్లిష్ట పదార్థాలను తయారు చేయగలవు. మరియు మేము ఏకీకరణ సాధించడానికి ఈ యంత్ర పరికరాలు వైపు చిప్ మరియు బ్యాక్ చిప్, ప్రజలు ఏకపక్షంగా ఇన్స్టాల్ చేయడానికి అనుకూలమైనది. ఇది నాలుగు రకాల లాకింగ్ ఫంక్షన్‌లను కలిగి ఉంది, ఇది ఎజెక్ట్ చేసేటప్పుడు ఎడమ మరియు కుడి వైపుకు స్వింగ్ చేయదు, తద్వారా ముగింపు ఖచ్చితత్వాన్ని నిర్ధారించడానికి. దీర్ఘ-కాల స్థిరత్వాన్ని నిర్ధారించడానికి మరియు మెషిన్ టూల్ యొక్క సేవా జీవితాన్ని పొడిగించడానికి మొత్తం కాస్టింగ్ ఎనియల్ చేయబడింది.

ప్రధాన స్పెసిఫికేషన్

లాత్ యొక్క నమూనా		యూనిట్	CK52DTYW-500	CK76DTYW-500	రీమార్ట్
ప్రాసెసింగ్ సామర్థ్యం	మంచం మీద గరిష్ట స్వింగ్ వ్యాసం	మి.మీ	0700	Ø700
	గరిష్ట ట్యూనింగ్ వ్యాసం	మి.మీ	Ø230	Ø230
	గరిష్టంగా టర్నింగ్ పొడవు	మి.మీ	500	500
కుదురు	కుదురు హైడ్రాలిక్ చక్	లో	8"	10"
	స్పిండిల్ సెంటర్ ఎత్తు ఫామ్ గ్రౌండ్	మి.మీ	1150	1150
	కుదురు ముక్కు		A2-6	A2-8
	స్పిండిల్ బోర్ వ్యాసం	మి.మీ	Ø66	Ø86
	గరిష్ట బార్ మేటియా వ్యాసం	మి.మీ	Ø51	Ø72
	గరిష్ట కుదురు వేగం	r/min	4000	2000
	స్పిండిల్ మోటార్ పవర్/టార్క్	Kw/N.m	11Kw/72N.m	15Kw/143N.m	ఐచ్ఛిక ఇంటిగ్రేటెడ్ 11kW/60Nm/ ఐచ్ఛికం ఇంటిగ్రేటెడ్ 22kW/170Nm

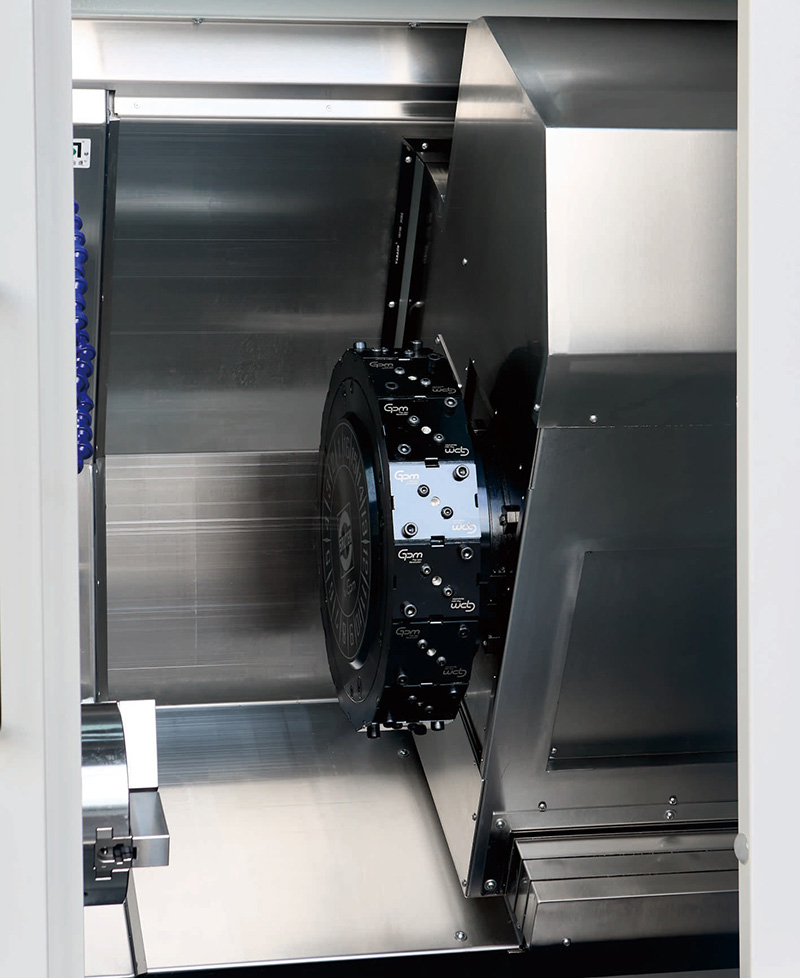

పవర్ టరెట్	పవర్ టరెట్ మోడల్	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	తైవాన్ GPM సర్వో-పవర్డ్ టరెట్, గతంలో జర్మన్ SAUTER బ్రాండ్.
	టరెట్ మోటార్ పవర్/టార్క్	Kw/N.m	5.7Kw/18N.m లేదా 3.1KW/15Nm	5.7Kw/18N.m లేదా 3.1KW/15Nm
	పవర్ టర్ టోల్మాక్స్ వేగం	r/mm	5000	5000	°8000 RPM వద్ద ఆపరేట్ చేయవచ్చు మరియు 90°ని 6500 RPM వద్ద ఆపరేట్ చేయవచ్చు.
X/Z/Y యాక్సిస్ ఫీడింగ్	×Z అక్షం Max.fast tavel వేగం	m/min	24	24
	Yaxis Max.ఫాస్ట్ ప్రయాణ వేగం	m/min	15	15
	X/Z/Y-యాక్సిస్ మోటార్ పవర్/టార్క్	Kw/N.m	YASKAWAI 29KW/186Nm లేదా SYTEC 3.1KW/15Nm	యస్కావా 29KW/186Nm లేదా SYMTEC 3.1 KW/15Nm
	XZY-xis C3-గ్రేడ్ బాల్ srews	-	40/40/40	40/40/40
	XZY-axis rller గైడ్ పట్టాలు	-	35/45/35	35/45/35
	Xaxis సమర్థవంతమైన ప్రయాణం	మి.మీ	250	250
	Z అక్షం ప్రభావవంతమైన ప్రయాణం	మి.మీ	500	500
	Y అక్షం ప్రభావవంతమైన ప్రయాణం	మి.మీ	112(±56)	112(±56)
	Bmaesthogh	మి.మీ	50	50	70 సెంటర్ హై-పవర్ టూల్ హోల్డర్ ఆధారంగా
టెయిల్‌స్టాక్	టెయిల్‌స్టాక్ ప్రయాణం	మి.మీ	520	520	ప్రోగ్రామ్ చేయబడిన టెయిల్‌స్టాక్
టెయిల్‌స్టాక్	ఎజెక్టర్ పిన్ టేపర్ రంధ్రం	MK	మోస్ 5#	మోస్ 5#
పరికరాలు స్పెసిఫికేషన్లు	మెషిన్ నికర బరువు	కిలో	4500	4600
	మొత్తం యంత్ర శక్తి	KW	26	30
	యంత్రం L×W×H	మి.మీ	2500×1680×1900	2500×1680×1900

యంత్ర సాధనం నిరంతరం ఆప్టిమైజ్ చేయబడుతోంది; దయచేసి పై పారామితుల కోసం మెషిన్ టూల్ యొక్క వాస్తవ డేటాను చూడండి.

ఐచ్ఛిక అంశాలు

కాన్ఫిగరేషన్ అంశం		CK52DTYW-500	CK76DTYW-500
ప్రధాన కుదురు	మెకానికల్ కుదురు	●	●
ప్రధాన కుదురు	విద్యుత్ కుదురు	O	O
కంట్రోలర్	SYNTEC కంట్రోలర్	●	●
కంట్రోలర్	FANUC కంట్రోలర్	O	O
ఫీడ్ అక్షం	యస్కవా	●	●
ఫీడ్ అక్షం	SYNTEC	O	O
గోపురం	BMT55 పవర్ టరెట్	●	●
గోపురం	BMT55 పవర్ టరెట్	一	O
టెయిల్‌స్టాక్	మోర్స్#5	O	O
బిగింపు	బిగింపును వెనక్కి లాగండి	●	●
బిగింపు	చక్	O	O
సహాయక పరికరాలు	భాగాలు సేకరించే పరికరం	O	O
	ఫీడింగ్ పరికరం	O	O
	చిప్ కన్వేయర్	O	O
	ఆటోమేటెడ్ రోబోట్	O	O
	ఆయిల్ మిస్ట్ సెపరేటర్	O	O
