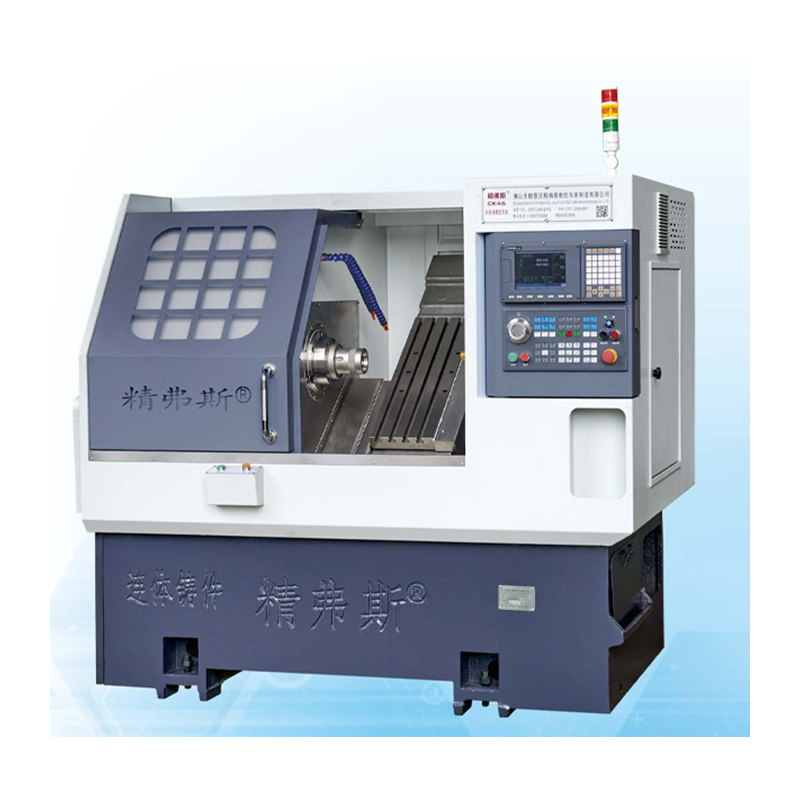

CNC వంపుతిరిగిన బెడ్ లాథే మెషిన్

జింగ్‌ఫుసి ® హై క్వాలిటీ సిఎన్‌సి వంపుతిరిగిన బెడ్ లాథే మెషిన్ అనుకూలమైన చిప్ తొలగింపు, పూర్తి విధులు, అద్భుతమైన పనితీరు, అధిక దృ g త్వం, అధిక సామర్థ్యం మరియు అధిక ఖచ్చితత్వం యొక్క లక్షణాలను కలిగి ఉంది. ప్రధానంగా ఆటో భాగాలు, ప్లంబింగ్ కవాటాలు, అచ్చులు మరియు ఇతర పరిశ్రమలలో ఉపయోగిస్తారు.

మోడల్:CK46

విచారణ పంపండి

ఉత్పత్తి వివరణ

జింగ్‌ఫుసి ® సిఎన్‌సి వంపుతిరిగిన బెడ్ లాథే మెషీన్ను ప్రధానంగా ఆటో భాగాలు, ప్లంబింగ్ కవాటాలు, అచ్చులు మరియు ఇతర పరిశ్రమలలో ఉపయోగిస్తారు. సంక్లిష్ట పరిమాణాలు, వివిధ పరిమాణాలు మరియు అధిక ఖచ్చితత్వ అవసరాలతో షాఫ్ట్‌లు, డిస్క్‌లు మరియు ఇతర భాగాల బ్యాచ్ ప్రాసెసింగ్‌కు కూడా ఇది అనుకూలంగా ఉంటుంది. ఇది అంతర్గత మరియు బాహ్య వృత్తాలు, పొడవైన కమ్మీలు, శంకువులు, గోళాకార ఉపరితలాలు, వివిధ మెట్రిక్ మరియు అంగుళాల థ్రెడ్లు మరియు ఇతర రోటరీ బాడీల యొక్క చిప్ ప్రాసెసింగ్‌ను స్వయంచాలకంగా పూర్తి చేస్తుంది. కాస్టింగ్స్ అన్నీ రెసిన్ ఇసుకతో తయారు చేయబడ్డాయి, ఇది వృద్ధాప్య చికిత్సకు గురై మంచి స్థిరత్వం, అధిక బలం మరియు మంచి ఖచ్చితత్వ నిలుపుదల కలిగి ఉంది.

ఉత్పత్తి వివరాలు

పారామితి జాబితా

ప్రాజెక్ట్		యూనిట్	Ck46	CK52	Ck76
గరిష్ట మలుపు పొడవు		mm	350
మంచం మీద గరిష్ట మలుపు వ్యాసం		mm	500 500
స్కేట్‌బోర్డ్‌లో గరిష్ట మలుపు వ్యాసం		mm	Ø 160
మంచం వంపు		°	35 °
X/Z అక్షం యొక్క సమర్థవంతమైన ప్రయాణం		mm	వ్యాసం 1000/400
X/Z యాక్సిస్ స్క్రూ స్పెసిఫికేషన్స్		mm	32
X/Z యాక్సిస్ రైల్ స్పెసిఫికేషన్స్		mm	35
X/Z- యాక్సిస్ మోటారు శక్తి		Kw	1.3
X/Z అక్షం యొక్క గరిష్ట వేగవంతమైన కదలిక		m/my	24
మెషిన్ టూల్ పొడవు x వెడల్పు x ఎత్తు		mm	2100x1580x1800
మొత్తం యంత్రం యొక్క మొత్తం బరువు		Kg	2600
కత్తి సంఖ్య		పరిష్కరించండి	8
చదరపు కత్తి పరిమాణం		mm	20x20
రౌండ్ హోల్ కట్టర్ పరిమాణం		mm	Ø20
మొత్తం శక్తి		kw	13	13	16
సగటు విద్యుత్ వినియోగం		Kw / h	2	2	2.5
ప్రధాన షాఫ్ట్	కుదురు ముగింపు ముఖం రూపం		A2-5	A2-6	A2 -8


	గరిష్ట కుదురు వేగం	r/min	6000 (4500 కు సెట్ చేయబడింది)	4200 (3500 కు సెట్ చేయబడింది)	3200 (2500 కు సెట్ చేయబడింది)
	కుదురు మోటారు శక్తి	Kw	7.5	7.5	11
	స్పిండిల్ మోటారు యొక్క రేటెడ్ టార్క్	Nm	47.8nm	47.8nm	72nm
	గరిష్ట బార్ పాసింగ్ వ్యాసం	mm	Ø 45	Ø 51	Ø 75

యంత్ర సాధన ఖచ్చితత్వం

మెషిన్ ఖచ్చితత్వం, జింగ్‌ఫస్ కారకం ప్రమాణం
ప్రధాన పరీక్ష అంశం	స్కీమాటిక్ రేఖాచిత్రం	డిటెక్షన్ పద్ధతి	ఫ్యాక్టరీ ప్రమాణం


కుదురు రేడియల్ బీట్,		బాహ్య కోన్ యొక్క రనౌట్ను గుర్తించండి	0.0025


X- అక్షం పునరావృత స్థానం		X- అక్షం యొక్క పదేపదే స్థానాన్ని గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.0025


Z- అక్షం పునరావృత స్థానం		Z అక్షం మీద పదేపదే స్థానాలను గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.0025


కస్టమర్ X/Z/Y అక్షం యొక్క ISO లేదా VD1 ఖచ్చితత్వాన్ని పరీక్షించాలనుకుంటే, అది ఒప్పందం రాసే సమయంలో నిర్ణయించబడుతుంది. జింగ్ఫుసి ఫ్యాక్టరీ యొక్క ప్రారంభ అంగీకారం యొక్క అదే సమయంలో కస్టమర్ ఈ అంశాన్ని పరీక్షించాలి.
