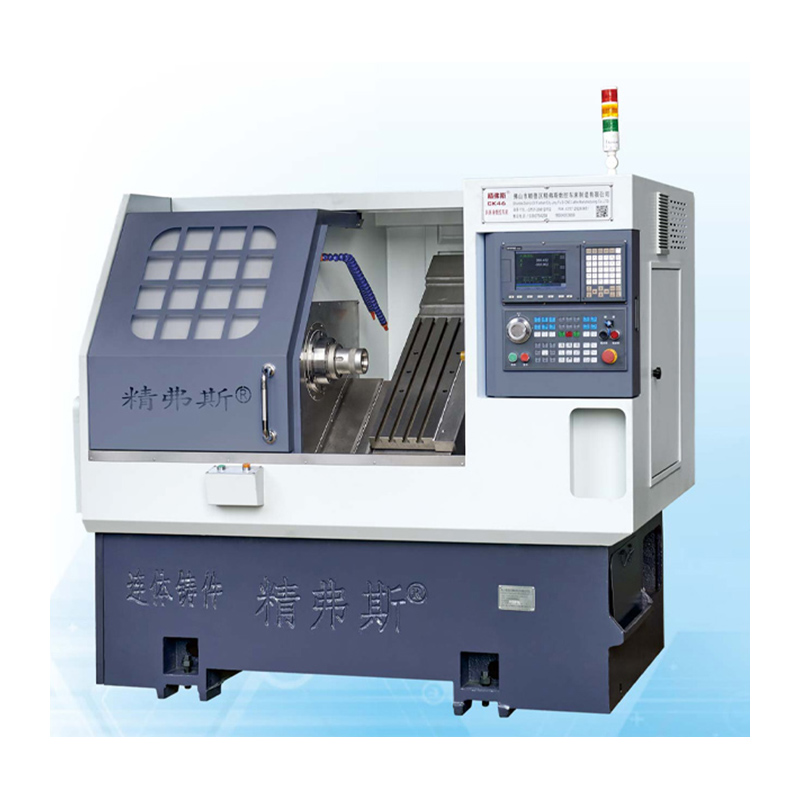

CNC వంపుతిరిగిన బెడ్ లాథే

జింగ్‌ఫుసి ® సిఎన్‌సి వంపుతిరిగిన బెడ్ లాత్ పారిశ్రామిక పరిసరాలలో దరఖాస్తును కనుగొంటుంది, ఇక్కడ తయారీ చాలా ఖచ్చితత్వం మరియు ఖచ్చితత్వాన్ని కోరుతుంది. పారిశ్రామిక ఉపయోగం దాటి, ఈ లాత్‌లు అభిరుచి గలవారు మరియు చిన్న వ్యాపార యజమానుల అవసరాలను తీర్చాయి, ఇది డిజైన్ ప్రక్రియలలో అధిక స్థాయి అనుకూలీకరణ మరియు వశ్యతను అందించే సాధనాన్ని కోరుకుంటారు. పెద్ద-స్థాయి ఉత్పత్తి సెట్టింగులు లేదా చిన్న-స్థాయి వెంచర్లలో అయినా, సిఎన్‌సి జింగ్‌ఫుసి from నుండి విభిన్న అవసరాలకు అనుగుణంగా, ఖచ్చితత్వాన్ని బహుముఖ ప్రజ్ఞతో కలిపి, విభిన్న అవసరాలకు అనుగుణంగా ఉంటుంది.

మోడల్:CK46

విచారణ పంపండి

ఉత్పత్తి వివరణ

జింగ్‌ఫుసి ® సిఎన్‌సి వంపుతిరిగిన బెడ్ లాథే విభిన్న భాగాల ఉత్పత్తి కోసం చక్కగా రూపొందించిన ఖచ్చితమైన మ్యాచింగ్ సాధనంగా నిలుస్తుంది, స్థూపాకార మరియు భ్రమణ భాగాలపై ప్రత్యేక ప్రాధాన్యత ఉంది. దీని నిర్వచించే లక్షణం వంపుతిరిగిన మంచం నిర్మాణంలో అబద్ధాలు, మ్యాచింగ్ ప్రక్రియ అంతటా స్థిరత్వం మరియు ఖచ్చితత్వాన్ని పెంచడానికి వ్యూహాత్మకంగా రూపొందించబడింది. ఈ వినూత్న రూపకల్పన ఖచ్చితమైన మరియు అధిక-నాణ్యత ఫలితాలను అందించడంలో లాత్ రాణిస్తుందని నిర్ధారిస్తుంది, ఇది విస్తృత శ్రేణి తయారీ అనువర్తనాలకు విలువైన ఆస్తిగా మారుతుంది.

యంత్ర ప్రయాణ రేఖాచిత్రం

ఉత్పత్తి వివరాలు

పారామితి జాబితా

ప్రాజెక్ట్		యూనిట్	Ck46	CK52	Ck76
గరిష్ట మలుపు పొడవు		mm	350
మంచం మీద గరిష్ట మలుపు వ్యాసం		mm	500 500
స్కేట్‌బోర్డ్‌లో గరిష్ట మలుపు వ్యాసం		mm	Ø 160
మంచం వంపు		°	35 °
X/Z అక్షం యొక్క సమర్థవంతమైన ప్రయాణం		mm	వ్యాసం 1000/400
X/Z యాక్సిస్ స్క్రూ స్పెసిఫికేషన్స్		mm	32
X/Z యాక్సిస్ రైల్ స్పెసిఫికేషన్స్		mm	35
X/Z- యాక్సిస్ మోటారు శక్తి		Kw	1.3
X/Z అక్షం యొక్క గరిష్ట వేగవంతమైన కదలిక		m/my	24
మెషిన్ టూల్ పొడవు x వెడల్పు x ఎత్తు		mm	2100x1580x1800
మొత్తం యంత్రం యొక్క మొత్తం బరువు		Kg	2600
కత్తి సంఖ్య		పరిష్కరించండి	8
చదరపు కత్తి పరిమాణం		mm	20x20
రౌండ్ హోల్ కట్టర్ పరిమాణం		mm	Ø20
మొత్తం శక్తి		kw	13	13	16
సగటు విద్యుత్ వినియోగం		Kw / h	2	2	2.5
ప్రధాన షాఫ్ట్	కుదురు ముగింపు ముఖం రూపం		A2-5	A2-6	A2 -8


	గరిష్ట కుదురు వేగం	r/min	6000 (4500 కు సెట్ చేయబడింది)	4200 (3500 కు సెట్ చేయబడింది)	3200 (2500 కు సెట్ చేయబడింది)
	కుదురు మోటారు శక్తి	Kw	7.5	7.5	11
	స్పిండిల్ మోటారు యొక్క రేటెడ్ టార్క్	Nm	47.8nm	47.8nm	72nm
	గరిష్ట బార్ పాసింగ్ వ్యాసం	mm	Ø 45	Ø 51	Ø 75

యంత్ర సాధన ఖచ్చితత్వం

మెషిన్ ఖచ్చితత్వం, జింగ్‌ఫస్ కారకం ప్రమాణం
ప్రధాన పరీక్ష అంశం	స్కీమాటిక్ రేఖాచిత్రం	డిటెక్షన్ పద్ధతి	ఫ్యాక్టరీ ప్రమాణం


కుదురు రేడియల్ బీట్,		బాహ్య కోన్ యొక్క రనౌట్ను గుర్తించండి	0.0025


X- అక్షం పునరావృత స్థానం		X- అక్షం యొక్క పదేపదే స్థానాన్ని గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.0025


Z- అక్షం పునరావృత స్థానం		Z అక్షం మీద పదేపదే స్థానాలను గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.0025


కస్టమర్ X/Z/Y అక్షం యొక్క ISO లేదా VD1 ఖచ్చితత్వాన్ని పరీక్షించాలనుకుంటే, అది ఒప్పందం రాసే సమయంలో నిర్ణయించబడుతుంది. జింగ్ఫుసి ఫ్యాక్టరీ యొక్క ప్రారంభ అంగీకారం యొక్క అదే సమయంలో కస్టమర్ ఈ అంశాన్ని పరీక్షించాలి.
