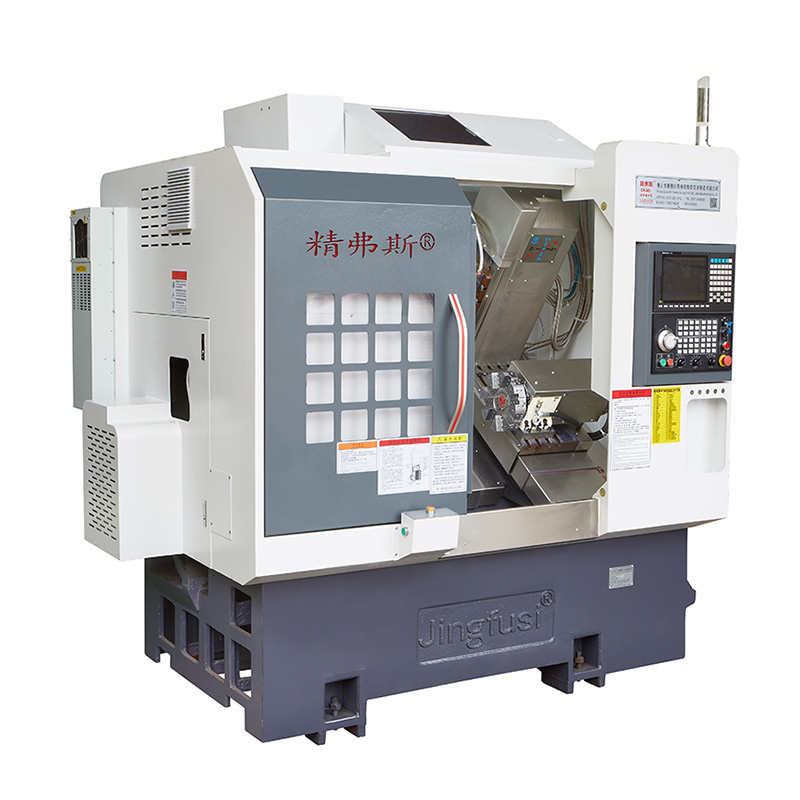

టర్న్-మిల్లు మ్యాచింగ్ మెషిన్

మైక్రో భాగాలు, మైక్రో షాఫ్ట్‌లు, ఎలక్ట్రానిక్ కనెక్టర్లు, గ్లాసెస్, గడియారాలు మరియు వివిధ హార్డ్‌వేర్ ఉపకరణాలు వంటి సంక్లిష్ట ఆకృతులతో భాగాల భారీ ఉత్పత్తికి జింగ్‌ఫుసి ® టర్న్-మిల్ మ్యాచింగ్ మెషిన్ ముఖ్యంగా అనుకూలంగా ఉంటుంది.

మోడల్:CK52-5+5+Y

విచారణ పంపండి

రేటింగ్: 5.0

(రేటింగ్ కౌంట్: 1)

ఉత్పత్తి వివరణ

టర్న్-మిల్ మ్యాచింగ్ మెషిన్ అధిక ఖచ్చితత్వం మరియు అధిక సామర్థ్యం యొక్క లక్షణాలను కలిగి ఉంది. ఇది గైడ్ బుషింగ్ మరియు గైడ్ బుషింగ్ మధ్య మారవచ్చు, వర్క్‌పీస్ యొక్క పొడవు ప్రకారం తగిన ప్రాసెసింగ్ చేయవచ్చు మరియు సహేతుకమైన నిర్మాణాన్ని కలిగి ఉంటుంది. మూడు గొడ్డలి లీనియర్ రోలింగ్ గైడ్‌లను ఉపయోగిస్తుంది, ఇవి మంచి దుస్తులు నిరోధకత మరియు అధిక ఖచ్చితత్వాన్ని కలిగి ఉంటాయి. . గైడ్ స్లీవ్-తక్కువ ప్రాసెసింగ్‌కు గ్రౌండింగ్ పదార్థాలు అవసరం లేదు, మరియు అధిక వేగం మరియు అధిక ఖచ్చితత్వంతో బార్‌లను ప్రాసెస్ చేయవచ్చు మరియు కనీస మిగిలిన పదార్థం 30 మిమీ మాత్రమే. ఐచ్ఛిక సైడ్ ప్రాసెసింగ్ పరికరం డ్రిల్లింగ్ మరియు మిల్లింగ్ ప్రక్రియలను గ్రహించగలదు.

యంత్ర ప్రయాణ రేఖాచిత్రం

ఉత్పత్తి వివరాలు

పారామితి జాబితా

అంశం	కంటెంట్	యూనిట్	CK46-5+5+Y	CK52-5+5+Y
ప్రాసెసింగ్ స్కోప్	మంచం మీద స్వింగ్	mm	500 500
	గరిష్ట మలుపు బాహ్య వృత్తం పొడవు	mm	320
	గరిష్ట బార్ వ్యాసం	mm	Ø 45	Ø 51 ~ 55
ప్రధాన అక్షం	గరిష్ట కుదురు వేగం	r/min	6000 (4000 కు సెట్ చేయబడింది)	4500 (3500 కు సెట్ చేయబడింది)
	కుదురు తల రకం		A2-5	A2-6
	-రంధ్రాల వ్యాసం ద్వారా కుదురు	mm	56 56	Ø 66
ఫీడ్	X/z/y అక్షం గరిష్ట స్ట్రోక్	mm	800/470/310
	X/z/y అక్షం యొక్క గరిష్ట వేగవంతమైన కదలిక	m/my	24 (సెట్టింగ్ 18)/24 (సెట్టింగ్ 18)/15 (సెట్టింగ్ 8)
	X/Y యాక్సిస్ స్క్రూ	mm	32/32/25
	X/Z/Y యాక్సిస్ రైల్	mm	35/35/25
కత్తి టవర్	ఎనిమిది స్టేషన్ టరెట్	పిసిలు	8 స్టేషన్లు, డబుల్ హోల్ టూల్ హోల్డర్లతో అమర్చవచ్చు, 12 స్టేషన్లతో ఐచ్ఛికం
పవర్ హెడ్	పవర్ హెడ్ టూల్ హోల్డింగ్ ఫారం		ER25
	పవర్ హెడ్ యొక్క గరిష్ట వేగం	r/min	6000 (4000 కు సెట్ చేయబడింది), సాధారణంగా 4000 నుండి ఉత్పత్తులను ప్రాసెస్ చేయడానికి ఉపయోగించవచ్చు
	గరిష్ట సంస్థాపన డ్రిల్లింగ్ మరియు మిల్లింగ్ తల వ్యాసం	mm	Ø 16
	పవర్ హెడ్ షాఫ్ట్ మరియు షాఫ్ట్ మధ్య దూరం	mm	65
ఎలక్ట్రికల్ మెషినరీ	ప్రధాన మోటారు శక్తి/టార్క్	Kw / nm	7.5 kW/47.75nm, 80 మరియు అంతకంటే ఎక్కువ ప్రాసెసింగ్ సామర్థ్యంతో ఉక్కు భాగాల కోసం ఐచ్ఛిక 11KW/70.03nm
	X/z/y యాక్సిస్ మోటార్ పవర్/టార్క్	Kw / nm	Yaskawa 1.8kw/11.5nm. ఐచ్ఛిక కొత్త తరం 2.4 kW/రేట్ 11.5nm
	X/Z పవర్ హెడ్ మోటార్ పవర్/టార్క్	Kw / nm	2.4 kW/11.5nm
	పవర్ హెడ్ మోటారు యొక్క గరిష్ట వేగం	r/min	5000
ఇతర	స్పిండిల్ పొజిషనింగ్ బ్రేక్ పరికరం		హైడ్రాలిక్ పీడనం
	మంచం వంపు	°	35 °
	కత్తి పట్టిక ప్లేట్ పొడవు x వెడల్పు	mm	700x290
	మెషిన్ టూల్ పొడవు x వెడల్పు x ఎత్తు	mm	2200x1580x2000
	మొత్తం యంత్రం యొక్క మొత్తం బరువు	Kg	3430
	మొత్తం శక్తి	kw	13
	సగటు విద్యుత్ వినియోగం	Kw / h	2

యంత్ర సాధన ఖచ్చితత్వం

మెషిన్ ఖచ్చితత్వం, జింగ్‌ఫస్ కారకం ప్రమాణం
ప్రధాన పరీక్ష అంశం	స్కీమాటిక్ రేఖాచిత్రం	ఫ్యాక్టరీ ప్రమాణం


స్పిండిల్ రేడియల్ బీట్		బాహ్య కోన్ యొక్క రనౌట్ను గుర్తించండి	0.0035


X- అక్షం పునరావృత స్థానం		X- అక్షం యొక్క పదేపదే స్థానాన్ని గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.003


Z- అక్షం పునరావృత స్థానం		Z అక్షం మీద పదేపదే స్థానాలను గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.003


Y- అక్షం పునరావృత స్థానం		Y అక్షం మీద పదేపదే స్థానాలను గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.004


సి అక్షం పునరావృత స్థానం		సి-యాక్సిస్ ఫిక్స్‌డ్ పాయింట్ యొక్క పున osition స్థాపనను గుర్తించండి, గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి	20 ఆర్క్ సెకన్లు


సి అక్షాంశము		సి-యాక్సిస్ యొక్క యాదృచ్ఛిక స్థానం ఖచ్చితత్వాన్ని గుర్తించండి, గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేయండి, ఆపై పునరావృత సెట్టింగులను తనిఖీ చేయండి	72 ఆర్క్ సెకన్లు


పవర్ హెడ్ బిగింపు బీట్		కోన్ బీట్	0.015

పవర్ హెడ్ బిగింపు బీట్		బిగింపు కొట్టడం	0.01

కస్టమర్ X/Z/Y అక్షం యొక్క ISO లేదా VD1 ఖచ్చితత్వాన్ని పరీక్షించాలనుకుంటే, అది ఒప్పందం రాసే సమయంలో నిర్ణయించబడుతుంది. జింగ్ఫుసి ఫ్యాక్టరీ యొక్క ప్రారంభ అంగీకారం యొక్క అదే సమయంలో కస్టమర్ ఈ అంశాన్ని పరీక్షించాలి.
