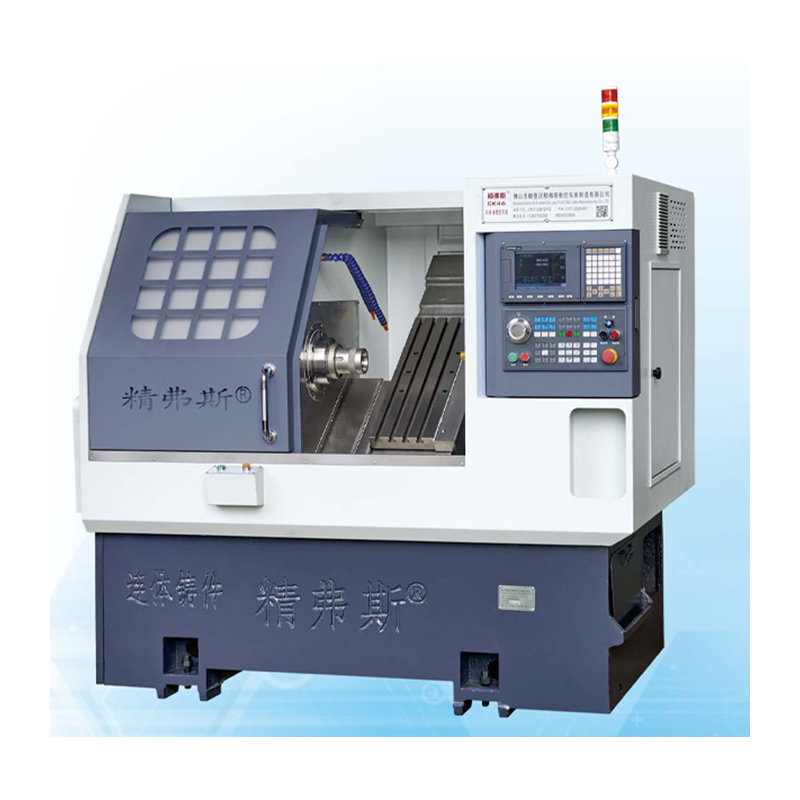

టర్నింగ్-మిల్లింగ్ సమ్మేళనం CNC లాథే

జింగ్‌ఫుసి ® టర్నింగ్-మిల్లింగ్ కాంపౌండ్ సిఎన్‌సి లాత్ యొక్క నిర్వచించే అంశం దాని రాక్-దృ and మైన మరియు స్థితిస్థాపక నిర్మాణం. ఇది చాలా డిమాండ్ ఉన్న పనిభారాలతో సంబంధం లేకుండా, ఇది అచంచలమైన ఖచ్చితత్వం మరియు స్థిరమైన పనితీరును నిర్వహిస్తుందని ఇది నిర్ధారిస్తుంది. హెవీ డ్యూటీ బెడ్ మరియు లీనియర్ గైడ్ రైల్స్ ప్రగల్భాలు పలుకుతూ, ఈ యంత్రం దీర్ఘాయువు కోసం రూపొందించబడింది మరియు అన్ని అంచనాలను అధిగమించే నమ్మదగిన ఫలితాలను అందిస్తుంది.

మోడల్:CK76DTY

విచారణ పంపండి

ఉత్పత్తి వివరణ

టర్నింగ్-మిల్లింగ్ సమ్మేళనం సిఎన్‌సి లాత్ ఉత్పత్తి పరిచయం

జింగ్‌ఫుసి ® తయారీదారు సరఫరా చేసిన అధిక-నాణ్యత టర్నింగ్-మిల్లింగ్ కాంపౌండ్ సిఎన్‌సి లాథే ఖచ్చితమైన మ్యాచింగ్ మరియు ఫాబ్రికేషన్ కోసం అంతిమ పరిష్కారం.

ప్రాథమికంగా, ఈ అత్యాధునిక టర్నింగ్-మిల్లింగ్ సమ్మేళనం CNC లాత్ యొక్క ప్రధాన విలువ ఆధునిక ఉత్పాదక ప్రక్రియల కఠినతను ఎదుర్కోవటానికి అసమానమైన ఖచ్చితత్వం, సామర్థ్యం మరియు బహుముఖ ప్రజ్ఞను అందించడం. మా సిఎన్‌సి మిల్-టర్న్ లాత్ టర్నింగ్, మిల్లింగ్, డ్రిల్లింగ్ మరియు ట్యాపింగ్ వంటి వివిధ రకాల కార్యకలాపాలను ఖచ్చితంగా మరియు త్వరగా చేయడానికి కట్టింగ్-ఎడ్జ్ టెక్నాలజీని ఉపయోగిస్తుంది.

అంతే కాదు, ప్రాసెసింగ్ సమయంలో వేగంగా మరియు మరింత ఖచ్చితమైన కట్టింగ్ వేగాన్ని నిర్ధారించడానికి టర్నింగ్-మిల్లింగ్ కాంపౌండ్ సిఎన్‌సి లాథే హై-స్పీడ్ స్పిండిల్ మోటారును కలిగి ఉంటుంది. సంక్లిష్టమైన మ్యాచింగ్ పనులలో ఈ లక్షణం చాలా కీలకం ఎందుకంటే ఇది అధిక ఖచ్చితత్వాన్ని కొనసాగిస్తూ ఉత్పత్తి చక్ర సమయాన్ని గణనీయంగా తగ్గిస్తుంది.

ఇంకా ఏమిటంటే, ఈ యంత్ర సాధనం యొక్క అంతర్నిర్మిత సిఎన్‌సి కంట్రోల్ సిస్టమ్ వినియోగదారు-స్నేహపూర్వక రూపకల్పనను అవలంబిస్తుంది, ఇది అనుభవం లేని మరియు అనుభవజ్ఞులైన ఆపరేటర్లు మ్యాచింగ్ సెటప్ మరియు ఆపరేషన్‌ను పూర్తి చేయడం సులభం మరియు వేగంగా చేస్తుంది. ఈ లక్షణం వర్క్‌షాప్‌లు, చిన్న వ్యాపారాలు మరియు పెద్ద ఉత్పాదక కర్మాగారాలకు అనువైన ఎంపికగా చేస్తుంది.

టర్నింగ్-మిల్లింగ్ సమ్మేళనం CNC లాథే యొక్క మరొక హైలైట్ దాని శక్తివంతమైన ప్రాసెసింగ్ సామర్థ్యాలు. మంచం మీద పెద్ద స్వింగ్ మరియు కేంద్రాల మధ్య పెద్ద దూరం ఉన్నందున, ఇది దాదాపు ఏ మ్యాచింగ్ అవసరాలను తీర్చడానికి వివిధ పరిమాణాలు మరియు ఆకారాల యొక్క పెద్ద వర్క్‌పీస్‌లను సులభంగా నిర్వహించగలదు.

టర్నింగ్-మిల్లింగ్ సమ్మేళనం CNC లాథే పారామితి జాబితా

అంశం	లాత్ యొక్క మోడల్	యూనిట్	Ck46dty	Ck52dty
ప్రాసెసింగ్ స్కోప్	కుదురు యొక్క గరిష్ట భ్రమణ వ్యాసం	mm	Ø 600
	గరిష్ట మలుపు బాహ్య వృత్తం పొడవు	mm	300
	గరిష్ట బార్ వ్యాసం	mm	Ø 45	Ø 55
ప్రధాన అక్షం	గరిష్ట కుదురు వేగం	r/min	6000 (సెట్టింగ్ 4500)	4200 (3500 సెట్టింగ్)

	కుదురు తల రకం		A2-5	A2-6
	-రంధ్రాల వ్యాసం ద్వారా కుదురు	mm	56 56	Ø 66
ఫీడ్	X/z/y అక్షం గరిష్ట స్ట్రోక్	mm	800/400/± 60


	90 ° పవర్ హెడ్ కుదురు మధ్యలో ప్రయాణిస్తుంది	mm	60
	X/z/y అక్షం యొక్క గరిష్ట వేగవంతమైన కదలిక	m/my	24 (సెట్టింగ్ 18) / 24 (సెట్టింగ్ 18) / 15 (సెట్టింగ్ 12)
	X/Y యాక్సిస్ స్క్రూ	mm	32/32/32
	X/z/y యాక్సిస్ రోలర్ ట్రాక్	mm	35/35/35
పవర్ టరెట్	పవర్ టరెట్ మోడల్ (పవర్ టరెట్)	BMT	BMT45 ， ఐచ్ఛిక BMT55

	పవర్ హెడ్ కొల్లెట్	ఉంది	ER25
	స్థిర సాధనం హోల్డర్ పరిమాణం	mm	25x25
	బోర్ హోల్డర్ షాంక్ వ్యాసం	mm	Ø25
టెయిల్‌స్టాక్	ప్రధాన మోటారు శక్తి/టార్క్	Kw / nm	7.5 kW/రేట్ 47nm	11kw/రేట్ 72nm


	X/z/y యాక్సిస్ మోటార్ పవర్/టార్క్	Kw / nm	యాస్కావా 1.8 కిలోవాట్/11.5n. ఐచ్ఛిక కొత్త తరం 2.4 kW/రేట్ 11.5nm
	టరెట్ పవర్ మోటార్ యొక్క గరిష్ట వేగం	r/min	80000 ° (పవర్ హెడ్ ≤7000 మార్పు ， 90 ° పవర్ హెడ్ ≤6000 మార్పు)
	పవర్ హెడ్ మోటార్ పవర్/టార్క్	Kw / nm	8.5 kW/రేటెడ్ 16.5nm
	టరెట్ సాధనం యొక్క శక్తి/టార్క్ మోటారు మారుతోంది	Kw / nm	కొత్త తరం 1.0 kW /3.1nm
ఇతర	స్పిండిల్ పొజిషనింగ్ బ్రేక్ పరికరం		హైడ్రాలిక్ పీడనం


	మంచం వంపు	°	35 °
	మెషిన్ టూల్ పొడవు x వెడల్పు x ఎత్తు	mm	2200x1500x1900
	మొత్తం యంత్రం యొక్క మొత్తం బరువు	Kg	3900 కిలోలు
	మొత్తం శక్తి	kw	15
	సగటు విద్యుత్ వినియోగం	Kw / h	3

యంత్ర సాధన ఖచ్చితత్వం

మెషిన్ ఖచ్చితత్వం, జింగ్‌ఫస్ కారకం ప్రమాణం
ప్రధాన పరీక్ష అంశం	స్కీమాటిక్ రేఖాచిత్రం	ఫ్యాక్టరీ ప్రమాణం


స్పిండిల్ రేడియల్ బీట్		బాహ్య కోన్ యొక్క రనౌట్ను గుర్తించండి	0.0035


X- అక్షం పునరావృత స్థానం		X- అక్షం యొక్క పదేపదే స్థానాన్ని గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.003


Z- అక్షం పునరావృత స్థానం		Z అక్షం మీద పదేపదే స్థానాలను గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.003


Y- అక్షం పునరావృత స్థానం		Y అక్షం మీద పదేపదే స్థానాలను గుర్తించండి. గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి.	0.004


సి అక్షం పునరావృత స్థానం		సి-యాక్సిస్ ఫిక్స్‌డ్ పాయింట్ యొక్క పున osition స్థాపనను గుర్తించండి, గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేసి, ఆపై పదేపదే పొజిషనింగ్‌ను గుర్తించండి	20 ఆర్క్ సెకన్లు


సి అక్షాంశము		సి-యాక్సిస్ యొక్క యాదృచ్ఛిక స్థానం ఖచ్చితత్వాన్ని గుర్తించండి, గమనిక: కోల్డ్ ఇంజిన్ మరియు హాట్ ఇంజిన్ యొక్క లోపాన్ని ఆఫ్‌సెట్ చేయడానికి మొదట 50 సార్లు అంచనా వేయండి, ఆపై పునరావృత సెట్టింగులను తనిఖీ చేయండి	72 ఆర్క్ సెకన్లు


పవర్ హెడ్ బిగింపు బీట్		కోన్ బీట్	0.015

పవర్ హెడ్ బిగింపు బీట్		బిగింపు కొట్టడం	0.01

కస్టమర్ X/Z/Y అక్షం యొక్క ISO లేదా VD1 ఖచ్చితత్వాన్ని పరీక్షించాలనుకుంటే, అది ఒప్పందం రాసే సమయంలో నిర్ణయించబడుతుంది. జింగ్ఫుసి ఫ్యాక్టరీ యొక్క ప్రారంభ అంగీకారం యొక్క అదే సమయంలో కస్టమర్ ఈ అంశాన్ని పరీక్షించాలి.
