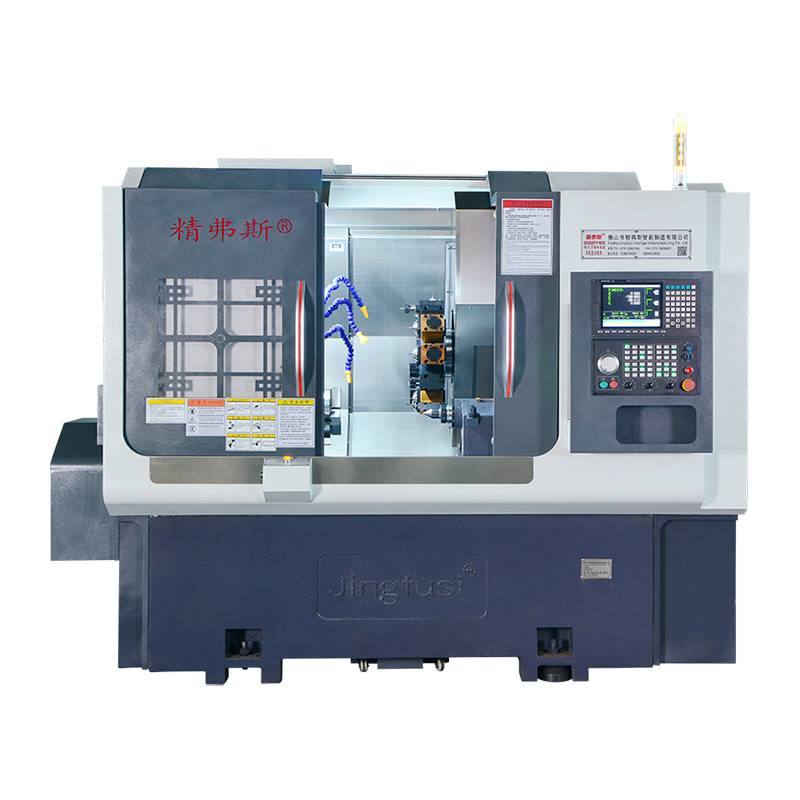

టర్నింగ్ మిల్లింగ్ కాంపోజిట్ లాత్ మెషిన్

జింగ్‌ఫుసి హై క్వాలిటీ టర్నింగ్ మిల్లింగ్ కాంపోజిట్ లాత్ మెషీన్ దాని రూపకల్పనలో సహాయక యంత్రాంగాన్ని కలిగి ఉన్న సౌకర్యవంతమైన కుదురును కలిగి ఉంటుంది, ఇది పార్ట్ ప్రాసెసింగ్ సమయంలో దృ g త్వాన్ని పెంచుతుంది. ప్రత్యక్ష సాధన మార్పు వ్యవస్థ క్లిష్టమైన సాధన మార్పు ప్రోగ్రామ్‌ల అవసరాన్ని తొలగిస్తుంది మరియు సాధన మార్పు నిష్క్రియ సమయాన్ని తగ్గిస్తుంది, ఫలితంగా వినియోగదారులకు సమర్థవంతమైన ప్రాసెసింగ్ మరియు ఖర్చు ఆదా అవుతుంది. ఈ వినూత్న రూపకల్పన కార్యకలాపాల సమయంలో యంత్రం యొక్క మొత్తం స్థిరత్వాన్ని మెరుగుపరచడమే కాక, సాధన మార్పు ప్రక్రియను కూడా క్రమబద్ధీకరిస్తుంది, దీనివల్ల మ్యాచింగ్ వర్క్‌ఫ్లో మరింత సమర్థవంతంగా మరియు ఆర్థికంగా వినియోగదారులకు ఆర్థికంగా ప్రయోజనకరంగా ఉంటుంది.

మోడల్:CK52DTY

విచారణ పంపండి

ఉత్పత్తి వివరణ

జింగ్‌ఫుసిస్ సరఫరాదారుల నుండి టర్నింగ్ మిల్లింగ్ కాంపోజిట్ లాత్ మెషీన్ టర్నింగ్, మిల్లింగ్, డ్రిల్లింగ్, బోరింగ్, ట్యాపింగ్ మరియు అనేక ఇతర ఫంక్షన్లను ఒకే, బహుముఖ పరికరంలో పొందుపరుస్తుంది. ఎండ్ మరియు సైడ్ మిల్లింగ్, డ్రిల్లింగ్, ట్యాపింగ్ మరియు కాంపోజిట్ ప్రాసెసింగ్‌ను అమలు చేయగల సామర్థ్యం ఉన్న ఈ యంత్రం ముఖ్యంగా క్లిష్టమైన ఆకారాలు మరియు డిమాండ్ ఖచ్చితమైన స్పెసిఫికేషన్లకు బాగా సరిపోతుంది. అవసరమైన అన్ని లేదా ఎక్కువ కార్యకలాపాలను ఒకే బిగింపులో పూర్తి చేయడం ద్వారా రోటరీ భాగాల యొక్క సమగ్ర ప్రాసెసింగ్ అవసరాలను నిర్వహించడంలో ఇది రాణిస్తుంది. ఇది అసాధారణమైన ఖచ్చితత్వాన్ని నిర్ధారించడమే కాక, సామర్థ్యాన్ని పెంచుతుంది, చివరికి మ్యాచింగ్ ప్రక్రియలో ఖర్చు తగ్గింపుకు దారితీస్తుంది.

మిల్లింగ్ కాంపోజిట్ లాత్ మెషీన్ యొక్క ముఖ్య లక్షణాలు:

1. పుష్కలంగా అంతర్గత స్థలంతో తయారు చేసిన అమరిక.

2. అధిక-ఖచ్చితమైన, స్వీయ-నియంత్రణ కుదురు నిర్మాణం మరియు వేగవంతమైన హైడ్రాలిక్ రోటరీ వ్యవస్థను చేర్చడం, అగ్రశ్రేణి పనితీరును నిర్ధారిస్తుంది.

3. యంత్ర సాధనం యొక్క హై-స్పీడ్ సామర్థ్యాలను నిర్ధారించడం.

4. సర్వో మోటారు విలువలో దోషాలను కలిగించకుండా శక్తి అంతరాయాలను అందించడం.

యంత్ర ప్రయాణ రేఖాచిత్రం

ఉత్పత్తి వివరాలు

పారామితి జాబితా

అంశం	లాత్ యొక్క మోడల్	యూనిట్	Ck52dty	Ck76dty	Ck46dty
ప్రాసెసింగ్ స్కోప్	కుదురు యొక్క గరిష్ట భ్రమణ వ్యాసం	mm	700 700
	గరిష్ట మలుపు బాహ్య వృత్తం పొడవు	mm	520
	గరిష్ట బార్ వ్యాసం	mm	Ø 55	Ø 72	Ø 45
ప్రధాన అక్షం	గరిష్ట కుదురు వేగం	r/min	4200 (3500 సెట్టింగ్)	3200 (సెట్టింగ్ 2000)	6000 (సెట్ 4500)
	కుదురు తల రకం		A2 - 6	A2 -8	A2 - 5
	-రంధ్రాల వ్యాసం ద్వారా కుదురు	mm	Ø 66	86 86	56 56
ఫీడ్	X/z/y అక్షం గరిష్ట స్ట్రోక్	mm	260/500/± 60
	90 ° పవర్ హెడ్ కుదురు మధ్యలో ప్రయాణిస్తుంది	mm	30
	X/z/y అక్షం యొక్క గరిష్ట వేగవంతమైన కదలిక	m/my	24 (సెట్టింగ్ 16)/ 24 (సెట్టింగ్ 16)/ 14 (సెట్టింగ్ 8)
	X/Y యాక్సిస్ స్క్రూ	mm	40
	X/z/y యాక్సిస్ రోలర్ ట్రాక్	mm	35/45/35
పవర్ టరెట్	పవర్ టరెట్ మోడల్ (పవర్ టరెట్)	BMT	BMT55
	పవర్ హెడ్ కొల్లెట్	ఉంది	ER32
	స్థిర సాధనం హోల్డర్ పరిమాణం	mm	25x25
	బోర్ హోల్డర్ షాంక్ వ్యాసం	mm	Ø32
ఎలక్ట్రికల్ మెషినరీ	ప్రధాన మోటారు శక్తి/టార్క్	Kw / nm	11kw/రేట్ 72nm	15kW/రేట్ 98nm	7.5 kW/రేట్ 47nm
	X/z/y యాక్సిస్ మోటార్ పవర్/టార్క్	Kw / nm	Yaskawa 2.9 kW /18.6nm
	టరెట్ పవర్ హెడ్ మోటారు యొక్క పవర్/టార్క్	Kw / nm	కొత్త తరం 3.1 kW/15nm
	టరెట్ పవర్ మోటార్ యొక్క గరిష్ట వేగం	r/min	6000 (సెట్టింగ్ 4000), కామన్ స్పీడ్ ≤4000
	పవర్ హెడ్ మోటార్ పవర్/టార్క్	Kw / nm	3.1 kW/15nm
	టరెట్ సాధనం యొక్క శక్తి/టార్క్ మోటారు మారుతోంది	Kw / nm	కొత్త తరం 1.0 kW /3.1nm
టెయిల్‌స్టాక్	టెయిల్‌స్టాక్ స్ట్రోక్	mm	520
	టెయిల్‌స్టాక్ యొక్క గరిష్ట హైడ్రాలిక్ స్ట్రోక్	mm	100
	టెయిల్‌స్టాక్ టాప్ సూది కోన్ హోల్ టేపర్	Mk	MOHS 5#
	చిట్కా మరియు చక్ మధ్య గరిష్ట దూరం	mm	690
ఇతర	స్పిండిల్ పొజిషనింగ్ బ్రేక్ పరికరం		హైడ్రాలిక్, ఐచ్ఛిక ప్రోగ్రామబుల్
	మంచం వంపు	°	30 ° లేదా 15 °
	మెషిన్ టూల్ పొడవు x వెడల్పు x ఎత్తు	mm	2500x1680x1900
	మొత్తం యంత్రం యొక్క మొత్తం బరువు	Kg	5000 కిలోలు
	మొత్తం శక్తి	kw	20
	సగటు విద్యుత్ వినియోగం	Kw / h	3
